_{PR3 = (0,00671)(4,56)}

_{PR3 = 0.031 Вт или 31 мВт.}

_{Теперь можно определить мощность, выделяющуюся на каждом резисторе. Мощность, потребляемая резистором R4, равна:}

_Дано:

_{IR4 = 0,0205 А; ER4 = 9,64 В.}

_{PR4 =?}

_{Решение:}

_{PR4 = IR4∙ER4}

_{PR4 = (0,0205)(9,64)}

_{PR4 = 0,20 Вт или 200 мВт.}

_{Теперь можно определить мощность, выделяющуюся на каждом резисторе. Мощность, потребляемая резистором R5, равна:}

_Дано:

_{IR5 = 0,0208 А; ER5 = 2,50 В.}

_{PR5 =?}

_{Решение:}

_{PR5 = IR5∙ER5}

_{PR5 = (0,0208)(2,50)}

_{PR5 = 0,052 Вт или 52 мВт.}

_{Теперь можно определить мощность, выделяющуюся на каждом резисторе. Мощность, потребляемая резистором R6, равна:}

_Дано:

_{IR6 = 0,0208 А; ER6 = 11,65 В.}

_{PR6 =?}

_{Решение:}

_{PR6 = IR6∙ER6}

_{PR6 = (0,0208)(11,65)}

_{PR6 = 0,24 Вт или 240 мВт.}

_{Общая мощность, потребляемая в цепи, равна:}

_Дано:

_{PR1 = 1,39 Вт; PR2 = 0,063 Вт; PR3 = 0,031 Вт}

_{PR4 = 0,20 Вт; PR5 = 0,052 Вт; PR6 = 0,24 Вт.}

_{PT =?}

_{Решение:}

_{PT = PR1 + PR2 + PR3 + PR4 + PR5 + PR6}

_{PT = 1,39 + 0,063 + 0,031 + 0,20 + 0,052 + 0,24}

_{PT = 1,98 Вт.}

_{Общую потребляемую мощность можно также рассчитать с помощью формулы для мощности.}

_Дано:

_{IT = 0,0413 А; ET = 48 В.}

_{PT =?}

_{Решение:}

_{PT = IT∙ET}

_{PT = (0,0413)(48)}

_{PT = 1,98 Вт.}

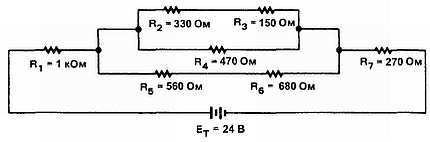

8–3. Вопрос

Рис. 8-10

РЕЗЮМЕ

• Последовательная цепь обеспечивает только один путь для протекания тока.

• Следующие формулы описывают параметры последовательной цепи:

I_T = I_R1 = I_R2 = I_R3 = … = I_Rn

R_T = R₁ + R₂ + R₃ +… + R_n

E_T = E_R1 + E_R2 + E_R3 +… + E_Rn

I = E/R

P_T = P_R1 + P_R2 + P_R3 +… + P_Rn

• Параллельная цепь обеспечивает более чем один путь для протекания тока.

• Следующие формулы описывают параметры параллельной цепи:

I_T = I_R1 + I_R2 + I_R3 + … + I_Rn

1/ R_T = 1/R₁ + 1/R₂ + 1/R₃ + … + 1/R_n

E_T = E_R1 = E_R2 = E_R3 = … = E_Rn

I = E/R

P_T = P_R1 + P_R2 + P_R3 +… + P_Rn

• Вычисления для последовательно-параллельных цепей проводятся следующим образом: формулы для последовательных цепей применяются к последовательным участкам цепи, а формулы для параллельных цепей — к параллельным участкам цепи.

Глава 8. САМОПРОВЕРКА

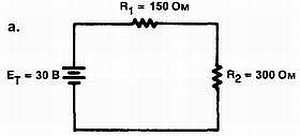

1. Вычислите все неизвестные величины в изображенных цепях.

ЦЕЛИ

После изучения этой главы студент должен быть в состоянии:

Электричество и магнетизм неразделимы. Понимать суть электричества означает понимать связь, которая существует между магнетизмом и электричеством.

Электрический ток всегда создает магнитное поле, а магнитное поле является главным способом получения электричества. Кроме того, электричество проявляет специфические свойства под влиянием магнетизма.

В этой главе рассмотрен магнетизм, электромагнетизм и связь между магнетизмом и электричеством.

Слово магнит происходит от слова магнетит, названия минерала, обнаруженного в Магнезии в Малой Азии. Этот минерал — природный магнит. Другим типом магнитов являются искусственные магниты. Они изготовлены из смеси мягкого железа и магнетита. Третьим типом магнитов являются электромагниты. В них магнитное поле создается током, текущим по катушке с проводом.

Магниты имеют различные формы (рис. 9–1). Наиболее часто встречаются подковообразные, а также в виде бруска или кольца.
