Страна могла обрести первый в истории реально летающий самолет с крылом Болдырева, который с успехом можно было бы назвать и первым летающим махолетом. Но, как пишет историк, «… прошедший наземные испытания планер с вибропредкрылком стоял у ангара и вскоре был кем-то разрушен…». Это на прекрасно охраняемой-то территории аэродрома?! Нетрудно понять, что Болдырев, а точнее его вибропредкрылок, оказался кому-то очень неугоден…

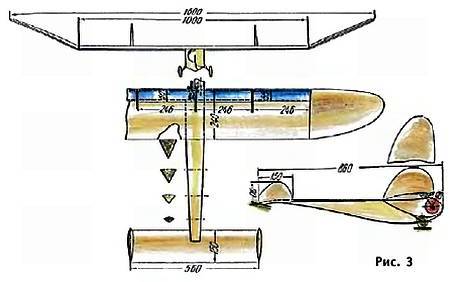

Сведений о дальнейших работах в этом направлении у нас нет. Однако в книге Г.Васильева «Проблема полета моделей с машущими крыльями» (Москва, 1951 год) дан чертеж летающей модели А.И.Болдырева с колеблющимся предкрылком (рис. 3).

Сообщается, что летала она хорошо. Модель приводил в действие мотор мощностью 0,25 л.с. Предкрылок располагался в средней части. Он состоял из четырех секций, соединенных общим валом. Отогнутые вверх концы крыла обеспечивали устойчивость полета модели. На рисунке 5 дан профиль крыла и предкрылка модели. Этот же профиль был применен и в полноразмерном самолете Болдырева.

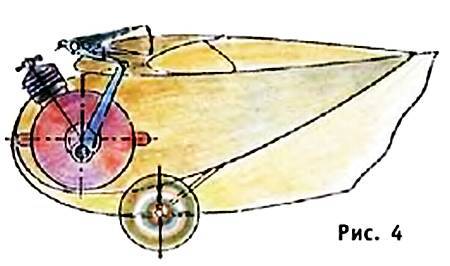

Колебательное движение предкрылка создавалось кривошипно-шатунным механизмом. Он состоял из кривошипа на валу мотора, шатуна и «кабанчика» — рычага, соединенного с колеблющимся предкрылком (рис. 4).

Для получения достаточно значительной тяги механизм должен обеспечивать отклонение предкрылка на плюс-минус 13 градусов относительно плоскости крыла. В обычных авиамоделях мотор служит для привода винта, который, благодаря своей инерции, накапливает энергию, необходимую для осуществления в двигателе такта сжатия и прохождения мертвых точек. Механизм вибропредкрылка энергии не накапливает. Поэтому на вал двигателя насажен маховик, чего обычно на авиамоделях не делается. Он же служит и кривошипом. Кроме того, на маховике имеются два стержня, служащие для запуска мотора, который производился ударом пальца по одному из них.

Отметим, что отладка и запуск поршневого двигателя с маховиком самостоятельная и не простая задача. Немалые трудности должны возникнуть и при отладке работы самого предкрылка. Можно лишь догадываться, сколько труда вложил А.И.Болдырев, прежде чем его модель поднялась в воздух.

Мы с вами можем применить электромотор, который не требует маховика и не имеет проблем с запуском. Он позволит произвести отладку работы предкрылка модели хоть дома на письменном столе. В этот момент электромотор может получать питание через адаптер от сети. После того как этот этап работы закончится, можно отправить модель в полет на корде или с аккумуляторами на борту.

Модель самолета Болдырева в конце 50-х годов была построена Б.С.Блиновым. По рассказам очевидцев, она взлетала после очень короткого пробега с письменного стола почти вертикально.

Будем надеяться, что у вас тоже все получится.

А.ИЛЬИН

Одна из самых распространенных, пусть далеко не самых точных формулировок закона Архимеда гласит: «Тело, опущенное в воду, теряет в своем весе ровно столько, сколько весит вытесненная им вода».

Этой формулировки достаточно, чтобы строить океанские пароходы и даже… дирижабли. Несмотря на это, уроки по теме «Закон Архимеда» считаются самыми сложными. Возможно, это связано с тем, что школа всегда старалась дать ученику не только умение делать расчеты, но и понимание того, откуда сила Архимеда берется.

В прежние времена для наглядного разъяснения закона Архимеда существовало множество остроумных приборов. Но поскольку плаванье тел вызвано существующей в жидкости разностью давлений и «передачей его во всех направлениях без изменения», то разъяснение закона Архимеда начиналось с проверки закона Паскаля. Учитель и здесь имел богатый выбор приборов. Все они настолько просты, что вы сможете изготовить их, глядя на рисунки.

Начиналось с самого простого. В снабженный проволочным каркасом цилиндр из каучука наливали ртуть (тогда к ней относились без опаски). И оказывалось, что внизу его стенки раздуты особенно сильно, что свидетельствовало о росте давления с глубиной. Сегодня о ртути знают больше и потому резиновый воздушный шарик наполняют водой. Результат тот же.

В обоих случаях достигается лишь качественное подтверждение правоты Паскаля. Для точного же нужны измерения.

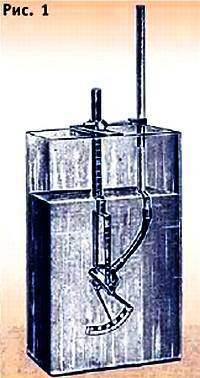

Приборы немецкого изобретателя Гартля позволяли измерять давление жидкости в сосуде на любой глубине в любом направлении. Вот как они действовали. В «аквариум» (рис. 1) опускалась особая чашка, укрепленная на шарнире, позволявшем ее повернуть или наклонить. На чашку была натянута резиновая пленка, а сама она при помощи шланга соединялась с атмосферным воздухом.

Пленка под действием давления прогибалась, а величина прогиба зависела от давления. Через рычажок пленка соединялась со стрелкой, которая двигалась по шкале. Давление воды прогибало пленку, и стрелка отклонялась, показывая в условных единицах его величину. Устройство и действие прибора было предельно понятным любому.

Но в те времена (начало XX века) все вещи рассчитывались на долгие годы работы и должны были быть просты в ремонте. Однако замена в приборе прорвавшейся пленки и присоединение ее к рычажку стрелки вызывало затруднения.

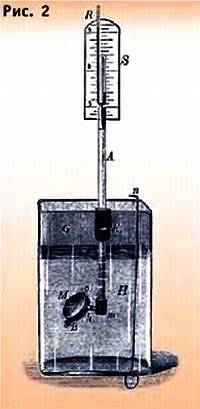

Гораздо надежней и проще в ремонте был другой прибор Гартля (см. рис. 2).

В нем затянутая пленкой чашка соединялась с водяным манометром. Прогибаясь под действием давления воды, пленка вытесняла из чашки воздух. Он поступал в манометр и поднимал в нем столбик воды. Высота его была пропорциональна давлению воды в жидкости.

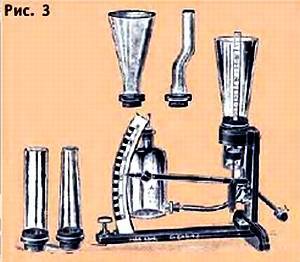

Тот же изобретатель создал прибор, измеряющий давление жидкости на дно сосуда (рис. 3).

Для этого служила чашка с пленкой, соединенная со стрелкой, почти как в первом приборе. Только стрелка была значительно длиннее и снабжалась большой, хорошо заметной шкалой. К чашке крепили сменные стеклянные сосуды различной формы. Наливая в них воду до определенного — одного и того же — уровня и измеряя ее давление по отклонению стрелки, удавалось доказать, что давление зависит только от глубины сосуда и не зависит от его формы.

Известный изобретатель Отто фон Герике поставил некогда такой опыт. К крышке герметически закрытой бочки с водой он присоединил тонкую, но очень высокую трубку, а затем налил в нее воду. Давление в бочке повысилось, из всех щелей ее забили струи. Это явление принято называть гидростатическим парадоксом, а объясняется оно законом Паскаля. Дополнительное давление, создаваемое в трубке, пропорционально высоте водяного столба. Оно действует на воду, находящуюся в бочке, передается по всем направлениям и заставляет стенки бочки прогнуться. В них образуются щели, и через них бьет вода.

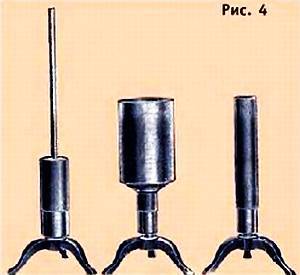

Гидростатический парадокс показывали и при помощи аппарата Сире (рис. 4).
