К этому механизму можно пристроить дополнительно механизм превращения качательного движения во вращательное: например, тот, с которым вы уже знакомы. Тогда гребцу не надо будет крутить рукоятки: приводить в движение лодку он сможет с помощью качающегося коромысла.

ПЕРЕСТУПАЮЩИЙ МЕХАНИЗМ

Тачку без колеса, казалось бы, представить себе невозможно. Однако такая бесколесная тачка существовала. Она исправно ходила по дороге и переносила грузы. Именно «ходила» и «переносила», потому что в ней применялось устройство, названное Чебышевым «стопоходящей машиной». Движения ее «ног» удивительно напоминают движения ног животного.

Если корпус CC'C'₁C₁ потянуть вперед или назад, механизм «пойдет». Пока ноги 1 и 4 неподвижны, ноги 2 и 3 движутся вперед, как и корпус. Когда начнет подниматься первая пара ног, вторая станет на землю и будет стоять, пока первая пара проделывает свой путь по воздуху.

Размеры звеньев: A₁B₁ = B₁C = B₁M₁ = А₂В₂ = В₂С = В₂М₂ = А₃В₃ = В₃С₁ = В₃М₃ = А₁В₄ = В₄С₁ = В₄М₄ = 1.

А₁С' = А₂С' = А₃С₁' = А₄С₁' = 0,335; СС' = C₁C₁' = 0.785; А₁А₄ = А₁А₃ = СС₁' = 0,634.

Звено А₁С' жестко соединяется со звеном А₂С' а звено А₃С' — со звеном А₄С'.

Наша экскурсия по музею подходит к концу.

Разрешите на прощание задать вам вопрос. На рисунке изображен один из механизмов Чебышева. Как будет вести себя точка М механизма, если звено АС' вращать в направлении часовой стрелки? (См. рисунок вверху.)

* * *

_{— Ну, робот, — с риском для жизни решил вопрос Дотошкин, — чему равен квадратный корень из двадцатипяти?}

_{Робот задумался, немного почесал голову и плаксиво сказал:}

_{— А мы этого еще не проходили! (См. стр.54.)}

МАСЛОПРОВОДЫ

На рисунке изображена система трубопроводов для перекачки масла из бака А в бак Б насосом. Надо решить задачу: как дополнить эту систему (маслопроводами и запорными вентилями), чтобы, не меняя направления работы насоса, получить возможность перекачивать масло не только слева направо, но и справа налево (из бака Б в бак А).

ЗАДАЧИ ЧЕРТЕЖНИКА

1. Разрежьте фигуру на две части так, чтобы из них можно было составить квадрат.

2. Ребра куба сделаны из проволоки; причем ни одно из них не получилось двойным. Каково наименьшее число отрезков проволоки, необходимое для решения задачи?

Предположим, что из проволоки сделаны не только ребра куба, но и его диагонали. Каким в этом случае окажется наименьшее число необходимых отрезков проволоки?

3. В каждой из трех фигур содержится одна из двух фигур, показанных слева. Найдите их и заштрихуйте занятую ими площадь.

ВСЕ ЛИ ПРАВИЛЬНО?

На рисунке изображен настольный сверлильный станок в пяти положениях.

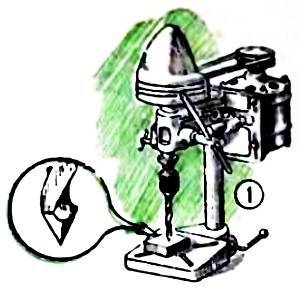

Первое положение — сверло вот-вот вонзится в стальную плитку, чтобы проделать в ней сквозное отверстие.

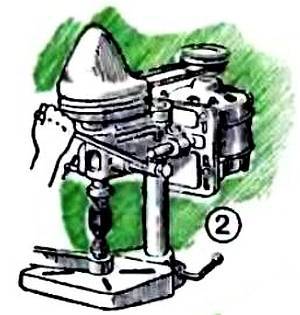

Второе — двигатель выключен, шпиндель станочка (его рабочий вал) что-то вдавливает — запрессовывает — внутрь небольшого отверстия какой-то детали.

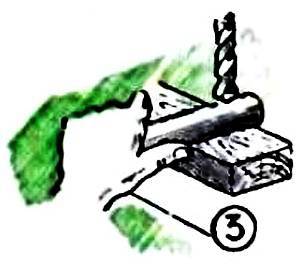

Третье — предстоит высверлить отверстие в цилиндрической металлической болванке.

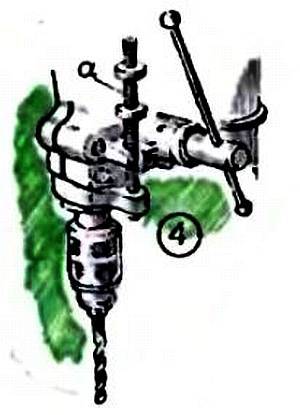

Четвертое — отрегулирована глубина сверления с помощью установленного на шпинделе станочка ограничителя а.

Пятое — двигатель выключен, вместо сверла вставлено долото, которым долбят в деревянной колодке отверстие под шип.

Во всех пяти положениях имеется шесть ошибок. В первом — две, а в остальных по одной. Найдите их!

* * *

ЗАВОД БЕЗ АДРЕСА

У завода, на который мы собираемся пойти, нет постоянного адреса. Известно одно: он находится где-то в морях Дальнего Востока. Этот завод — судно, на котором в море изготовляют консервы из крабов, поднятых на борт из морских глубин.

Дальний Восток! Это край несметных богатств и ярких природных контрастов. На территории его столкнулись Сибирь и Южная Азия, суровый холод и жара. Это столкновение породило необычайно пестрый животный и растительный мир края: гималайский медведь и верблюд, тигр и северный олень, сибирская ель и вьющиеся лианы, кедр и береза уживаются здесь совсем рядом.

И даже холодное, угрюмое море, почти везде замерзающее и, казалось бы, безжизненное, удивляет невероятным изобилием рыбы и необычайных морских животных.

КАМЧАТСКИЙ КРАБ

Один из наиболее интересных и удивительных обитателей морей Дальнего Востока — камчатский краб. По сравнению с черноморскими крабами, легко умещающимися на ладони, — это великан. Он весит более 2 кг и, распластавшись, занимает квадратный метр площади.

Плоское дискообразное тело краба покрыто толстым зеленовато-бурым панцырем. От него во все стороны расходятся восемь длинных конечностей. Мясо краба нежное, приятное на вкус. Оно содержит много йода и фосфора — веществ, необходимых для нормальной деятельности организма человека.
