Описания констант содержат следующие блоки:

— блок строчных констант, содержащих информацию всех выводимых на экран и в файлы текстовых надписей (для русификации всей программы требуется изменить только эту информацию);

— блок парных строк текстов меню и "горячих" клавиш выбора тем меню;

— блок описания важнейших констант, определяющих размерность таблицы и расположение информации на экране

— блок описания цветов всех полей экрана, модификация констант которого позволяет оперативно изменять цвета;

— основные константы, мнемоника имен которых облегчает восприятие текстов программы

— коды управляющих клавиш клавиатуры.

Следует отметить, что приведены даже коды неиспользуемых в программе управляющих клавиш клавиатуры. Это соответствует факту копирования данных кодов из кода какой-то другой разработки.

Далее следуют описания типа информации содержимого табличной клетки и типа указателя на клетку:

Данный тип организован так, что клетка всегда может содержать признак ошибки расчетов Error и размещать три варианта информации: текст, значение и формулу.

Далее описаны основные глобальные переменные. Описания начинаются с определения двухмерного, постоянно находящегося в памяти массива Cell указателя на клетки таблицы. Это позволяет не расходовать память на пустые клетки. Память под информацию клетки выделяется динамически в количестве, строго соответствующем информации клетки. Без использования динамически выделяемой памяти было бы невозможно разместить информацию клеток таблицы в 640К памяти машин того времени.

Далее следуют описание переменной, являющейся указателем на текущую клетку таблицы, описание массива форматов клеток и переменных позиционирования информации на экране.

Следует отметить, что выделение отдельного массива форматов информации клеток является не оправданным. Практичнее ввести байт информации формата клетки в тип CellRec.

Сравните этот проект структуры данных с проектом структуры данных электронной таблицы, представленной в гл. 3.

Для составления оставшейся проектной документации выполним трассировку программы. После двойного нажатия клавиши <F7> начинает исполняться настроечный код, содержащийся в файлах *.TPU, и далее начинают выполняться операторы основной программы program Mcalc, находящейся в файле mcalc.pas.

В результате исследований была выявлена схема иерархии модулей программы, изображенная на рис. 7.3–7.5. Расшифровка обозначений схемы иерархии представлена в табл. 7.1.

Рис. 7.3. Фрагмент схемы иерархии основных модулей программы

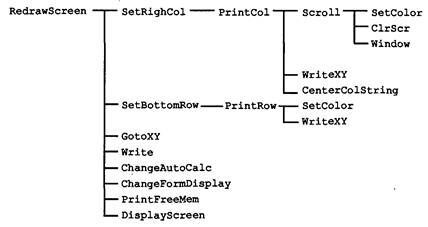

Рис. 7.4. Схема иерархии модуля RedrawScreen

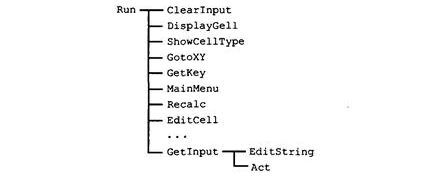

Рис. 7.5. Сокращенная схема иерархии модуля Run

Таблица 7.1

Расшифровка обозначений схемы иерархии
