На рис. 7.14 представлена простейшая схема четырехполюсниковой компенсации с помощью последовательной индуктивности.

Электроника в вопросах и ответах - _250.jpg

Рис. 7.14. Четырехполюсниковый элемент компенсации усилителя

Индуктивность разделяет емкости Са и Сс, в результате чего образуется фильтр нижних частот, корректирующий характеристику. Ламповый вариант схемы приведен сознательно, поскольку в транзисторных схемах выходная емкость намного меньше входной и разделение емкостей согласующим четырехполюсником на практике не дает преимуществ. В ламповых схемах четырехполюсниковая компенсация является эффективной, поскольку Са и Сс — обычно одного порядка (Са ~= 1/2·Сс).

Например, если отношение емкости Сс к полной Са + Сс составляет 0,75, добротность Q = 0,67, то увеличение произведения GB составляет 2, время нарастания τн = 1,1·R·(Са + Сс), а амплитуда первого выброса ~= 8,1 %.

Какова схема компенсации усилителя в диапазоне низких частот?

Амплитудная характеристика в диапазоне низких частот может быть расширена путем включения последовательно с нагрузкой резистора Rx и конденсатора Cх (рис. 7.15).

Электроника в вопросах и ответах - _251.jpg

Рис. 7.15. Схема компенсации в диапазоне низких частот

В диапазоне средних и высоких частот реактивное сопротивление конденсатора Сх настолько мало, что практически замыкает резистор Rx на этих частотах и приводит к тому, что эффективное сопротивление нагрузки равно R1.

В диапазоне низких частот шунтирующим влиянием емкости Сх можно пренебречь. В этом случае эффективное сопротивление увеличивается до R1 + Rx. Увеличение сопротивления нагрузки вызывает увеличение усиления каскада и, следовательно, при соответственно подобранных Rx и Сх компенсацию падения усиления, вызванного влиянием делителя, состоящего из конденсатора связи и входного сопротивления Rвх.

Временная характеристика скомпенсированного усилителя в диапазоне низких частот имеет меньший спад, чем временная характеристика некомпенсированного усилителя.

Что такое усилитель постоянного тока?

Усилителем постоянного тока называется усилитель, предназначенный для усиления медленно изменяющихся колебаний с постоянной составляющей. Амплитудная характеристика такого усилителя в диапазоне низких частот охватывает также «частоту» f = 0 Гц. Ограничение амплитудной характеристики в диапазоне высоких частот происходит по тем же причинам, что и в усилителе с емкостной связью.

Характерной чертой усилителей постоянного тока является отсутствие в них каких-либо реактивных элементов связи (конденсаторов, трансформаторов). Отдельные каскады связаны непосредственно: анод или коллектор данного каскада соединен с сеткой или базой последующего каскада. Отсюда усилители постоянного тока часто называются усилителями с непосредственной связью.

Проблемой, неразрывно связанной с этим типом усилителя, является проблема устойчивости. Каждое изменение в результате нестабильности рабочей точки ламп или транзисторов (дрейфа), фона, вызванного неидеальной фильтрацией напряжения питания, или эффекта старения элементов не может быть выделено из полезного сигнала и появляется на выходе в виде сигнала помехи. В случае транзисторов еще добавляется температурная чувствительность транзистора. В связи с проблемой стабильности наиболее подходящими схемными решениями усилителей с непосредственной связью являются те, в которых содержатся схемы компенсации, как следующие из самой конфигурации схемы, так и основанные на использовании в качестве компенсирующих элементов транзисторов и диодов. Кроме того, непосредственная связь в усилителях постоянного тока создает ряд трудностей, связанных с питанием отдельных каскадов.

Какова схема наиболее простого усилителя постоянного тока?

Простейшая схема транзисторного усилителя постоянного тока представлена на рис. 7.16, а. В первом каскаде используется обычная цепь подачи смещения на базу. Цепями смещения каждого последующего каскада являются резистор нагрузки коллектора и транзистор предыдущего каскада. Представленная схема является несимметричной с присущим ей недостатком, заключающимся в большом дрейфе тока. Стабилизация рабочих точек транзисторов с помощью резисторов в цепях эмиттеров в этом случае не дает результатов, поскольку отрицательная обратная связь одинаково эффективно действует как на дрейф, так и на полезный сигнал, и поэтому отношение сигнала к дрейфу не улучшается. В этой ситуации проблема уменьшения дрейфа может быть решена либо стабилизацией напряжения питания, либо применением компенсирующих схем, состоящих из диодов, термисторов или транзисторов с соответствующим образом подобранными электрическими и температурными характеристиками. Эти схемы изменяют рабочую точку таким способом, что происходит компенсация изменений выходного сигнала. В качестве примера на рис. 7.16, б показан усилитель постоянного тока со схемой компенсации дрейфа (Д1, R1, R2, R3), использующей полупроводниковый диод. Эта схема, как и любая компенсационная схема, требует тщательного подбора элементов и чувствительна ко всяким изменениям их параметров.

Непростой задачей (особенно при большом количестве каскадов) является подбор соответствующих сопротивлений резисторов в цепях коллектора и эмиттера в схеме на рис. 7.16, а, которые бы устанавливали смещение базы, обеспечивающее работу схемы на линейном участке характеристик транзисторов. Поэтому применяется также схема с кремниевыми диодами, включенными в цепи эмиттера транзисторов (рис. 7.16, в). Резисторы, включенные между коллектором данного каскада и базой следующего, ограничивают ток базы.

Электроника в вопросах и ответах - _252.jpg
Электроника в вопросах и ответах - _253.jpg
Электроника в вопросах и ответах - _254.jpg_0

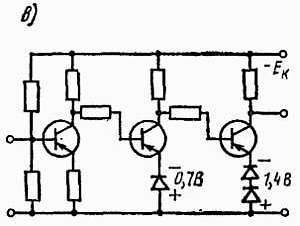

Рис. 7.16. Транзисторный усилитель постоянного тока с непосредственной связью (а), с диодной компенсацией дрейфа (б) и кремниевыми диодами в цепи питания транзисторов (в)

Что такое усилитель постоянного тока с противоположной симметрией?

Противоположная симметрия, называемая также комплементарной, допускает каскадное соединение многих транзисторных каскадов усилителей постоянного тока при использовании источника низкого напряжения. Понятие противоположной симметрии связано исключительно с транзисторами и не имеет аналоги в ламповых схемах. Симметрия такого типа основана на использовании двух транзисторов, из которых первый является типа р-n-р, а второй — типа n-р-n или наоборот.

Схема такого усилители па транзисторах показана на рис. 7 17.

Электроника в вопросах и ответах - _256.jpg

Рис. 7.17. Усилитель постоянного тока на комплементарных транзисторах
