РЛС:
Обнаружения ВЦ - Knife Rest Cross Slot Bean Sticks или Pea Sticks. На некоторых типах на грот-мачте установлена РЛС Rice Screen, трехкоординатная. Обнаружения НЦ - Eye Shield или Thomson-CSF Sea Tiger; Square Tie (не на всех). Навигационные - Fin Curve или Racal Decca 1290.
Управления огнем - Wasp Head (Wok Won) или Sun Visor В типа 343 (серия 2); 2 Rice Lamp (серия 2) или 2 типа 347G; Thomson-CSF Castor II (Crotale). ГАС: установленный на корпусе активная ГАС Pegas 2М и Tamir 2.
Вертолеты: 2 ПЛО/противокорабельных вертолета Harbin Zhi-9A Hautin (Dauphin 2).

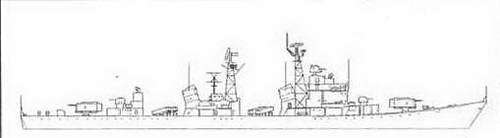

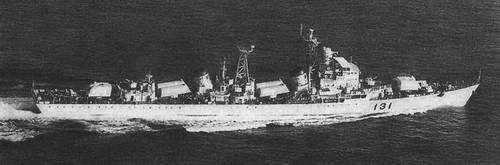

«НАНДЖИНГ»
«Люда» III
Страна: КНР
Страна-производитель: КНР Класс корабля: эсминец Тип корабля: LUDAIII (эсминец УРО) В строю: 1
Название и номер корабля: ZHUHAI (166-168 за пределами своей территории)
Отличительные признаки:
• Высокая носовая часть с покатым полубаком, снижающимся по направлению к корме с мостиком. Уровень главной палубы не меняется вплоть до кормы.
• В позиции «А» находится большая, выделяющаяся на общем фоне АУ калибра 130 мм. АУ калибра 37 мм/63 размещена в позиции «В».
• Передняя грот-мачта, передняя кромка которой имеет пологий скат, стоит чуть спереди от передней дымовой трубы. Кормовая мачта представляет собой сужающуюся кверху решетчатую конструкцию меньших размеров и размещена в средней части корабля.
• Две идентичные дымовые трубы, верхние концы которых выкрашены в черный цвет, наклонены назад.
• Две большие ПУ ПКР YJ-1 Eagle Strike. Одна смонтирована непосредственно перед передней дымовой трубой, другая непосредственно за задней дымовой грубой.
• В передней части задней изолированной кормовой надстройки установлен прибор управления огнем типа 347G и АУ башенного типа калибра 37 мм/63.
• В позиции «Y» размещена АУ калибра 130 мм. Примечание, основное различие между классами I/H и классом III состоит в том, что ПУ ПКР HY-2,установленные на классе 1/Ц, заменены на меньшие по размерам YJ-1 (в классе III).
Водоизмещение, т: 3250 (стандартное), 3730 (при полной нагрузке). Длина, м: 132. Ширина, м: 12,8. Осадка, м: 4,7. Скорость, узлы: 32.
Дальность хода, мили: 2970 при скорости 18 узлов.
Ракеты: 4 спаренные ПУ ПКР YJ-1 Eagle Strike (С-801) (CSS-N-4 Sardine); планируется установка ЗУР LY 60N; кормовые ПУ также могут использоваться для пуска в будущем для пуска ПЛУР CY-1.
Пушечное вооружение: 2 спаренные советских АУ калибра 130 мм)/58 (для класса I); 4 спаренные АУ типа 76А (Китай) калибра 57 мм/70. Торпеды: 2 ТТА Whitehead В5 15 калибра 324 мм (установлены на некоторых кораблях класса I); торпеды Yu-2 (Mk 46 Mod 1).
Противолодочные бомбометы: 2 12-ствольных бомбомета FQF 2500 (по конструкции подобны РБУ 1200).
Ложные цели: 2 15-ствольные установки для постановки облака дипольных отражателей/инфракрасных ловушек.
РЛС:
Обнаружения ВЦ - Rice Screen, трехмерных (подобен SPS-390A компании Hughes).
Обнаружения НЦ - China ESR 1. Навигационные - Decca 1290 компании Racal. Управления огнем - Sun Visor В типа 343; 2 типа 347G. ГАС: активная ГАС переменной глубины погружения DUBV 23.
Вертолеты: 2 ПЛО/противокорабельных вертолета Harbin Zhi-9A Hautin (Dauphin 2).

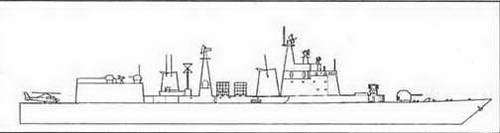

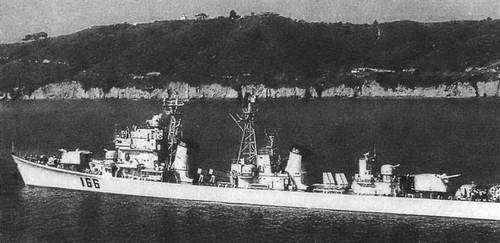

«ДЖУХАЙ»
«Люхэй»
Страна: КНР
Страна-производитель: КНР
Класс корабля: эсминец
Тип корабля: LUHAI (эсминец ПВО)
В строю: 0 (ходовые испытания первого образца были запланированы на середину 1998 г.) Строятся: 1
Название и номер корабля: - (167) Отличительные признаки:
• Разрывы в главной палубе отсутствуют, ее уровень не изменяется на всем участке от приподнятой носовой части до кормы.
• Высокая надстройка размещена ближе к носовой части корабля; вертолетный ангар находится за средней частью корабля; задняя пилонная мачта и две ПУ ПКР С-802 находятся между двумя дымовыми трубами.
• Короткая передняя мачта смонтирована в верхней части мостика с вертикально расположенным пилоном, установленным позади антенны РЛС Туре 363 обнаружения ВНЦ.
• На ангарной надстройке установлены 4 спаренные башенные АУ Type 64А калибра 37 мм/63.
• Непосредственно за передней дымовой трубой находятся ТТА.
Водоизмещение при полной нагрузке, т: 6000. Длина, м: 153. Ширина, м: 163. Осадка, м: 6. Скорость, узлы: 29.
Дальность хода, мили: 14000 при скорости 15 узлов.
Ракеты: 2 8-контейнерные ПУ ПКР С-802 (CSS-N-8 Saccade); 18-контейнерная ПУ ЗУР HQ-7 (Crotale).
Пушечное вооружение: 1 двухорудийная АУ калибра 100 мм/56; 4 спаренные
АУ Type 76А калибра 37 мм/63.
Торпеды: 2 ТТА В5 15 калибра 324 мм; торпеды Yu-2.
Ложные цели: установки для постановки облака дипольных отражателей.
РЛС:
Обнаружения ВЦ - Rice Shield, трехкоординатная. Обнаружения ВНЦ - China Туре 363.
Управления огнем - Туре 3476 (для ПКР и 100 мм АУ); 2 EFR-1 Rice Lamp; Thomson-CSF Castor II (Crotale).
ГАС: активная ГАС переменной глубины погружения DUBV 23.
Вертолеты: 2 ПЛО/противокорабельных вертолета Harbin Zhi-9A Hautin (Dauphin 2).

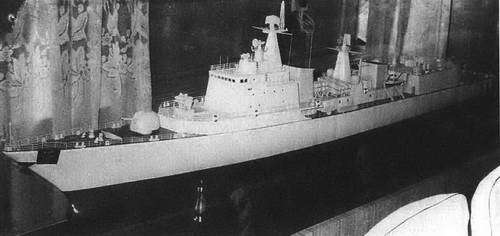

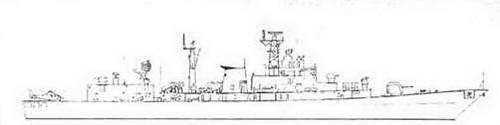

«ЛЮХЭЙ»
‹‹Люху››
Страна: КНР
Страна-производитель: КНР
Класс корабля: эсминец
Тип корабля: LUHU (класс 052) (эсминец УРО)
В строю: 2
Название и номер корабля: HARIBING (112), QUINGDAO (113) Отличительные признаки:
• Носовая часть имеет острый угол. На участке нос - корма главная палуба сохраняет постоянный уровень.
• На пологом полубаке установлена АУ калибра 100 мм (позиция А).
• В позиции «В» находится ПУ ЗУР.
• Непосредственно перед мостиком смонтированы 2 АУ калибра 37 мм/63.
• Короткая сужающаяся решетчатая грот-мачта расположена в кормовой части главной надстройки.
• Единственная дымовая труба, сзади которой установлен черный клиновидный экран.
• Две ПУ ПКР. Одна размещена между кормовой закрытой грот-мачтой и дымовой трубой, другая - непосредственно за кормовой мачтой.
• На большой кормовой надстройке, в ее передней части, установлена большая изогнутая антенна РЛС обнаружения ВЦ Hai Ying, а в ее задней части АУ калибра 37 мм/63.
• Вертолетная полетная палуба на корме; под ней открытый ют.
Водоизмещение при полной нагрузке, т: 4200. Длина, м: 142,7. Ширина, м: 15,1. Осадка, м: 5,1. Скорость, узлы: 31.
Дальность хода, мили: 5000 при скорости 15 узлов.
Ракеты: 4 двухконтейнерные ПУ ПКР YJ-1 (Eagle Strike) (С-801) (CSS-N-4 Sardine);
I ПУ с восемью направляющими HQ-7 (Crotale).
Пушечное вооружение: 1 двухорудийная башня АУ калибра 100 мм/56; 4 спаренные АУ типа 64А калибра 37 мм/63. Торпеды: 2 НА Whitehead В5 15 калибра 324 мм; торпеды Yu-2. Противолодочные бомбометы: 2 12-ствольных фиксированных бомбомета FQF 2500.
Ложные цели: 2 шестиствольные установки для сверхбыстрой постановки облака дипольных отражателей Мк 36; 2 26-ствольные установки для разбрасывания дипольных отражателей China.
РЛС:
Обнаружения ВЦ - Hai Ying или Good Eye.
Обнаружения ВНЦ -TSR 3004 Sea Tiger компании Thomson-CSF.
Обнаружения НЦ - China ESR 1.
