Вопрос 666. Какие должны быть проходы между однопостовыми источниками сварочного тока – преобразователями (статическими и двигатель-генераторными) установок сварки (резки, наплавки) плавлением?

Ответ. Должны быть шириной не менее 0,8 м и между многопостовыми – не менее 1,5 м. Расстояние от одно– и многопостовых источников сварочного тока до стены должно быть не менее 0,5 м. Проходы между группами сварочных трансформаторов должны быть шириной не менее 1 м. Расстояние между сварочными трансформаторами, стоящими рядом в одной группе, должно быть не менее 0,1 м.

Вопрос 667. Что не может быть допущено в качестве обратного провода?

Ответ. Не допускается использование металлических строительных конструкций зданий, трубопроводов, технологического оборудования, а также проводников сети заземления.

Вопрос 668. Какие значения не должно превышать напряжение холостого хода источников сварочного тока установок дуговой сварки при номинальном напряжении питающей электрической сети?

Ответ. Не должно превышать для источников постоянного тока 100 В (среднее значение) и для источников переменного тока (действующее значение):

80 В – для установок ручной и полуавтоматической дуговой сварки на номинальный сварочный ток 630 А;

100 В – для установок автоматической дуговой сварки на номинальный сварочный ток 1 000 А;

120 В – для установок автоматической дуговой сварки на номинальный сварочный ток 1 600 А;

140 В – для установок автоматической дуговой сварки на номинальный сварочный ток 2 000 А.

Вопрос 669. Каким должно быть номинальное напряжение электродвигателей и электротехнических устройств, расположенных на переносных частях электросварочных автоматов?

Ответ. Должно быть не выше 50 В переменного и 110 В постоянного тока. Электродвигатели и электротехнические устройства, расположенные на частях стационарных и передвижных электросварочных автоматов, смонтированных на стационарных установках, допускается питать от сети 220 и 380 В переменного тока или 220 и 440 В постоянного тока при обязательном заземлении их корпусов, которые должны быть электрически изолированы от частей, гальванически связанных со сварочной цепью.

Вопрос 670. Каким должно быть напряжение холостого хода источника сварочного тока установки плазменной обработки при номинальном напряжении сети?

Ответ. Должно быть не выше:

500 В – для установок автоматической резки, напыления и плазменно-механической обработки;

300 В – для установок полуавтоматической резки или напыления;

180 В – для установок ручной резки, сварки или наплавки.

Вопрос 671. Какую блокировку должны иметь установки для автоматической плазменной резки?

Ответ. Должны иметь блокировку, исключающую шунтирование замыкающих контактов в цепи питания катушки коммутационного аппарата без электрической дуги.

Вопрос 672. Какую защиту должны иметь сварочные электроннолучевые установки?

Ответ. Должны иметь защиту от жесткого и мягкого рентгеновского излучения, обеспечивающую их полную радиационную безопасность, при которой уровень излучения на рабочих местах должен быть не выше допускаемого действующими нормативами для лиц, не работающих с источниками ионизирующих излучений.

Вопрос 673. Какой должна быть ширина проходов между машинами точечной, роликовой (линейной) и рельефной сварки при их расположении напротив друг друга?

Ответ. Должна быть не менее 2 м, а между машинами стыковой сварки – не менее 3 м. При расположении машин тыльными сторонами друг к другу ширина прохода должна быть не менее 1 м, при расположении передними и тыльными сторонами – не менее 1,5 м.

Вопрос 674. Каким должно быть напряжение холостого хода вторичной обмотки сварочного трансформатора машины контактной сварки при номинальном напряжении сети?

Ответ. Должно быть не выше 50 В.

Вопрос 675. Как должны присоединяться к сети подвесные машины точечной и роликовой сварки со встроенными сварочными трансформаторами?

Ответ. Должны присоединяться через разделяющий трансформатор и иметь блокировку, допускающую включение силовой цепи только при заземленном корпусе машины.

Вопрос 676. При каком условии допускается непосредственное подключение сварочного трансформатора (без разделяющего трансформатора) к сети не более 380 В?

Ответ. Допускается такое включение, если первичная цель встроенного трансформатора имеет двойную (усиленную) изоляцию или же машина должна быть оборудована УЗО.

Вопрос 677. Каким должно быть напряжение цепей управления в подвесных машинах точечной и роликовой сварки, расположенных непосредственно на сварочных клещах?

Ответ. Должно быть не выше 50 В для цепей переменного и 110 В для цепей постоянного тока. Как исключение допускается напряжение указанных цепей до 220 В переменного или постоянного тока при наличии двойной изоляции цепей управления, а также элементов заземления или УЗО.

Вопрос 678. На какие электролизные установки распространяется настоящий раздел ПУЭ?

Ответ. Распространяется на расположенные внутри зданий (исключения приведены в табл. 7.10.1 пункт 7.10.4 ПУЭ) производственные и опытно-промышленные установки электролиза водных растворов кислот, щелочей и солей с получением и без получения металлов, установки электролиза расплавленных солей, окислов и щелочей и установки гальванических покрытий изделий (деталей) черными и цветными металлами, в том числе редкими и драгоценными.

Определения. Состав установок

Вопрос 679. Какие термины и определения установлены для электролизных установок и установок гальванических покрытий?

Ответ. Установлены термины и определения, приведенные в табл. 7.10.1.

Таблица 7.10.1

Термины и определения электролизных установок и установок гальванических покрытий

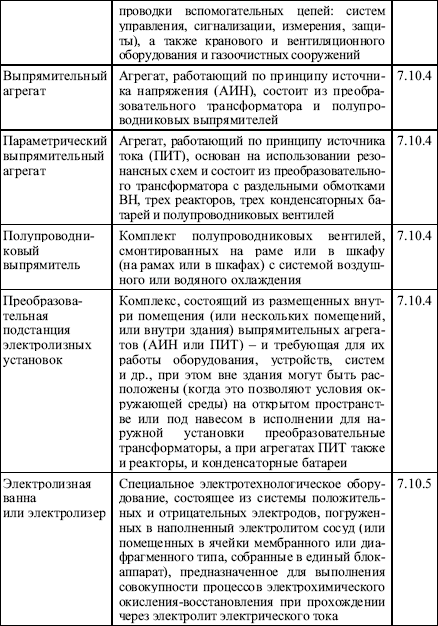

Окончание табл. 7.10.1

Вопрос 680. Какие схемы электроснабжения рекомендуется принимать для предприятий, имеющих электролизные установки с преобразовательными подстанциями большой установленной мощности выпрямительных агрегатов?

Ответ. Рекомендуется принимать схемы раздельного электроснабжения технологической нагрузки электролизного производства с электрическими нагрузками силового оборудования и электрического освещения всех основных и вспомогательных сооружений предприятия через отдельные понижающие трансформаторы, присоединяемые линиями передачи к РУ расположенных вблизи генерирующих источников или к электрическим сетям питающей энергосистемы на 110–500 кВ по схеме «глубокого ввода», с минимальным числом ступеней трансформации и коммутации (класс напряжения определяется на основании технико-экономических расчетов в зависимости от мощности потребления предприятием электроэнергии).

Вопрос 681. Какие электроприемники в электролизных установках следует отнести к электроприемникам I категории?

Ответ. Следует отнести серии электролизных ванн-электролизеров.

Вопрос 682. К каким помещениям в отношении опасности поражения людей электрическим током относятся помещения установок, цехов (станций, корпусов, отделений) электролиза и гальванических покрытий?

Ответ. Относятся к помещениям с повышенной опасностью.

Вопрос 683. Какие требования предъявляются к светильникам общего освещения – «верхний свет» залов (корпусов) электролиза?
