Вопрос 565. Какие требования к применению УЗО в групповых сетях, питающих штепсельные розетки?

Ответ. Следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители). Установка УЗО в линиях, питающих стационарно установленное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется.

Вопрос 566. Для каких электроприемников запрещается установка УЗО?

Ответ: Запрещается для электроприемников, отключение которых может привести к ситуациям, опасным для потребителей (к отключению пожарной сигнализации и т. п.).

Вопрос 567. В каких случаях обязательной является установка УЗО с номинальным током срабатывания не более 30 мА?

Ответ. Является обязательной для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например, в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.

Вопрос 568. Каким предельным должен быть суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы?

Ответ. Он не должен превосходить 1/3 номинального тока УЗО. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети – из расчета 10 мкА на 1 м длины фазного проводника.

Вопрос 569. В каких случаях рекомендуется установка УЗО с током срабатывания до 300 мА на вводе в квартиру, индивидуальный дом и т. п.?

Ответ. Рекомендуется для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты.

Вопрос 570. Путем объединения каких проводящих частей должна быть выполнена система уравнивания потенциалов на вводе в здание?

Ответ. Должна быть выполнена путем объединения следующих проводящих частей:

основной (магистральный) защитный проводник;

основной (магистральный) заземляющий проводник или основной заземляющий зажим;

стальные трубы коммуникаций зданий и между зданиями;

металлические части строительных конструкций, молниезащиты, системы центрального отопления, вентиляции и кондиционирования. Такие проводящие части должны быть соединены между собой на вводе в здание.

Вопрос 571. Что должно быть подключено к дополнительной системе уравнивания потенциалов?

Ответ. Должны быть подключены все доступные прикосновению ОПЧ стационарных электроустановок, сторонние проводящие части и нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток).

Вопрос 572. Должна ли применяться дополнительная система уравнивания потенциалов для ванных и душевых помещений?

Ответ. Для таких помещений она является обязательной и должна предусматривать, в том числе подключение сторонних проводящих частей, выходящих за пределы помещений.

Вопрос 573. Куда следует подключать систему уравнивания потенциалов, если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками?

Ответ. Ее следует подключать к PN-шине (зажиму) на вводе.

Вопрос 574. Допускается ли использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов?

Ответ. Такие системы использовать не допускается.

Вопрос 575. На какие электроустановки распространяется настоящий раздел Правил?

Ответ. Распространяется на электроустановки, расположенные в зданиях зрелищных предприятий со зрительными залами: театров, цирков, кинотеатров, дворцов спорта, спортивных залов и т. п.

Вопрос 576. Какие термины и определения относятся к настоящему разделу Правил?

Ответ. Относятся термины и определения, приведенные в табл. 7.2.1.

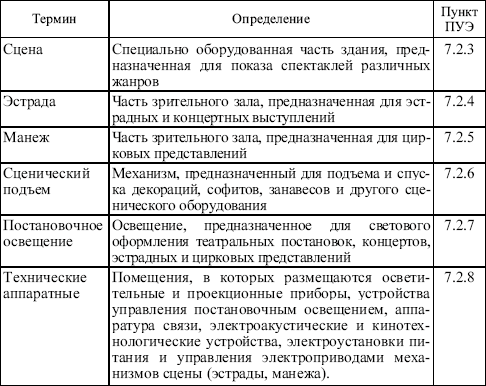

Таблица 7.2.1

Термины и определения электроустановок зрелищных предприятий, клубных учреждений и спортивных сооружений

Вопрос 577. От какой сети должно осуществляться питание электроприемников?

Ответ. Должно осуществляться от сети 380/220 В с системой заземления TN-S или TN-C-S. При реконструкции зрелищных предприятий, имеющих напряжение сети 220/127 или 3x220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

Вопрос 578. К какому классу пожароопасной зоны следует отнести все помещения, входящие в состав сцены (эстрады), а также сейфы декораций, склады (декораций, костюмов, реквизитов, бутафории, мебели и материальные), мастерские, кладовые, гардеробные для актеров и костюмерные?

Ответ. Следует относить к пожароопасным зонам класса II–IIа, если указанные помещения по условиям эксплуатации и по характеристикам примененного оборудования не отнесены к более высокому классу по взрывопожарной опасности.

Вопрос 579. Какие существуют категории электроприемников по надежности электроснабжения?

Ответ. Эти категории приведены в табл. 7.2.2.

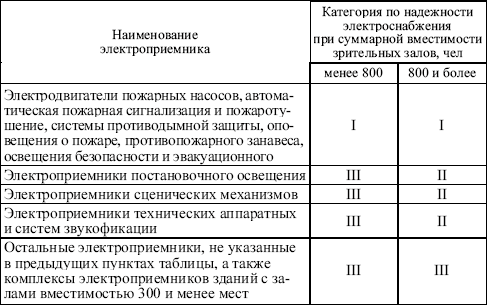

Таблица 7.2.2

Категории электроприемников зрелищных предприятий по надежности электроснабжения

Вопрос 580. Каким требованиям должно удовлетворять электроснабжение зрелищного предприятия с суммарным (при нескольких зрительных залах в одном здании) количеством мест в зрительных залах 800 и более и детских зрелищных предприятий независимо от количества мест?

Ответ. Должно удовлетворять следующим требованиям:

питание электроприемников рекомендуется выполнять от двух трансформаторов собственной (абонентской) ТП. При нецелесообразности сооружения собственной ТП питание электроприемников следует осуществлять от двух трансформаторов ТП общего пользования;

трансформаторы должны получать питание, как правило, от двух независимых источников 6-10 кВ;

при отключении одного трансформатора оставшийся в работе трансформатор должен обеспечить питание всех электроприемников зрелищного предприятия;

ГРЩ должен иметь две секции шин 380/220 В с устройствами АВР на шинах. Питание секций ГРЩ от трансформаторов следует выполнять взаимно резервируемыми линиями. При совмещении ГРЩ со щитом ТП или КТП АВР устанавливается на щите ТП или КТП.

Вопрос 581. Каким требованиям должно удовлетворять электроснабжение зрелищного предприятия с суммарным количеством мест в зрительных залах менее 800?

Ответ. Должно удовлетворять следующим требованиям:

питание электроприемников следует выполнять, как правило, от двух трансформаторов ТП общего пользования. Допускается осуществлять питание ГРЩ (ВРУ) зрелищного предприятия от одного трансформатора при условии прокладки от ТП до ГРЩ (ВРУ) двух взаимно резервируемых линий;

при отключении одного трансформатора оставшийся в работе трансформатор должен обеспечить питание основных электроприемников зрелищного предприятия;

ГРЩ (ВРУ) должен иметь две секции шин 380/220 В. Питание секций следует предусматривать отдельными взаимно резервируемыми линиями от ТП. Переключения питания на секциях ГРЩ (ВРУ) должно предусматриваться, как правило, вручную;

для электроприемников I категории по надежности электроснабжения должен быть предусмотрен второй независимый источник питания.
