3) по условиям защиты от грозовых перенапряжений;

4) по условиям короны и допустимых уровней радиопомех и акустических шумов (п. 2.5.87).

Вопрос 307. Как определяется минимальное расстояние между проводами в пролете?

Ответ. Это значение определяется расчетами, приведенными в пп. 2.5.88, 2.5.89 настоящих Правил с учетом коэффициентов, приведенных в таблицах 2.5.12 и 2.5.13 (п. 2.5.88, 2.5.89).

Таблица 2.5.12

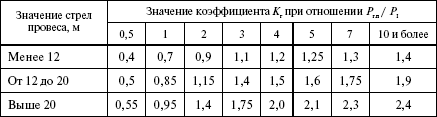

Значения коэффициента для определения минимального расстояния между проводами в пролете

Таблица 2.5.13

Значение коэффициента для определения минимального расстояния между неотклоненными проводами в середине пролета

Вопрос 308. Какими принимаются расстояния между проводами на ВЛ с поддерживающими гирляндами изоляторов при смешанном расположении проводов (имеются смещения проводов относительно друг друга как по горизонтали, так и по вертикали)?

Ответ. Минимальное смещение по горизонтали d_гор (при заданном расстоянии между проводами по вертикали) или минимальное расстояние по вертикали d_верт (при заданном смещении по горизонтали) определяется в середине пролета в зависимости от наименьших расстояний между проводами ВЛ d_гор и d_верт, рассчитанных согласно пп. 2.5.88 и 2.5.89

Правил, и принимается в соответствии с табл. 2.5.14 (при d_гор ‹ d_верт) или табл. 2.5.15 (при d_гор › d_верт). Промежуточные значения смещений и расстояний определяются линейной интерполяцией (п. 2.5.90).

Таблица 2.5.14

Соотношения между горизонтальным и вертикальным смещениями проводов при d_гор ‹ d_верт

Таблица 2.5.15

Соотношения между горизонтальным и вертикальным смещениями проводов при d_гор › d_верт

Вопрос 309. Каким должно быть расстояние между проводами на ВЛ 35 кВ и ниже со штыревыми и стержневыми изоляторами при любом расположении проводов?

Ответ. Должно быть по условиям их сближения в пролете не менее значений, определенных по формуле, м:

d = d_эл + 0,6f

где d_эл – расстояние для условий внутренних перенапряжений, м;

f – стрела провеса при высшей температуре после вытяжки провода в действительном пролете, м.

Расстояние между проводами на опоре и в пролете ВЛЗ независимо от расположения проводов па опоре и района по гололеду должно быть не менее 0,4 м (п. 2.5.94).

Вопрос 310. При каких условиях допускается подвеска на общих опорах проводов ВЛ до 10 кВ и ВЛ до 1 кВ?

Ответ. Допускается при соблюдении следующих условий:

1) ВЛ до 1 кВ должны выполняться по расчетным условиям ВЛ высшего напряжения;

2) провода ВЛ до 10 кВ должны располагаться выше проводов ВЛ до 1 кВ, причем расстояние между ближайшими проводами ВЛ разных напряжений на опоре, а также в середине пролета при температуре окружающего воздуха плюс 15 °C без ветра должно быть не менее 2 м;

3) крепление проводов высшего напряжения на штыревых изоляторах должно быть двойным (п. 2.5.96).

Провода ВЛЗ могут быть подвешены на общих опорах с проводами ВЛ 6-20 кВ, а также с проводами ВЛ и ВЛИ до 1 кВ (п. 2.5.96).

Вопрос 311. Какие должны соблюдаться требования при подвеске на общих опорах проводов ВЛЗ 6-20 кВ и ВЛ до 1 кВ или ВЛИ?

Ответ. Должны соблюдаться следующие требования:

1) ВЛ до 1 кВ или ВЛИ должны выполняться по расчетным условиям ВЛЗ;

2) провода ВЛЗ 6-20 кВ должны располагаться выше проводов ВЛ до 1 кВ или ВЛИ;

3) расстояние по вертикали между ближайшими проводами ВЛЗ 6-20 кВ и проводами ВЛ до 1 кВ или ВЛИ на общей опоре и в пролете при температуре плюс 15 °C без ветра должно быть не менее 0,4 м для ВЛИ и 1,5 м для ВЛ;

4) крепление проводов ВЛЗ 6-20 кВ на штыревых и подвесных изоляторах должно выполняться усиленным (п. 2.5.96).

Вопрос 312. Какие изоляторы должны применяться на ВЛ?

Ответ. На ВЛ 110 кВ и выше должны применяться подвесные изоляторы, допускается применение стержневых и опорно-стержневых изоляторов.

На ВЛ 35 кВ должны применяться подвесные или стержневые изоляторы. Допускается применение штыревых изоляторов. На ВЛ 20 кВ и ниже должны применяться:

1) на промежуточных опорах – любые типы изоляторов;

2) на опорах анкерного типа – подвесные изоляторы, допускается применение штыревых изоляторов в районе по гололеду 1 и в ненаселенной местности (п. 2.5.97).

Вопрос 313. Какими должны быть коэффициенты надежности по материалу для изоляторов и арматуры?

Ответ. Должны быть не менее:

1) в нормальном режиме:

при наибольших нагрузках 2,5

при среднеэксплуатационных нагрузках для изоляторов:

для поддерживающих гирлянд 5,0

для натяжных гирлянд 6,0

2) в аварийном режиме:

для ВЛ 500 кВ и 750 кВ 2,0

для ВЛ 330 кВ и ниже 1,8

3) в нормальном и аварийном режимах:

для крюков и штырей 1,1 (п. 2.5.101).

Вопрос 314. Как следует производить крепление проводов к подвесным изоляторам и крепление тросов?

Ответ. Следует производить при помощи глухих поддерживающих или натяжных зажимов.

Крепление проводов к штыревым изоляторам следует производить проволочными вязками или специальными зажимами (п. 2.5.104).

Вопрос 315. Какие приспособления должны быть установлены для защиты проводов шлейфов (петель) от повреждений при соударении с арматурой натяжных гирлянд изоляторов ВЛ с фазами, расщепленными на три провода и более?

Ответ. На них должны быть установлены предохранительные муфты в местах приближения проводов шлейфа к арматуре гирлянды (п. 2.5.110).

Вопрос 316. Какое количество соединений допускается в одном пролете ВЛ?

Ответ. Допускается не более одного соединения на каждый провод и трос.

В пролетах пересечения ВЛ с улицами (проездами), инженерными сооружениями, водными пространствами одно соединение на провод (трос) допускается:

при сталеалюминиевых проводах с площадью сечения по алюминию 240 мм² и более независимо от содержания стали;

при сталеалюминиевых проводах с отношением А/С ‹ 1,49 для любой площади сечения алюминия;

при стальных тросах с площадью сечения 120 мм² и более;

при расщеплении фазы на три сталеалюминиевых провода с площадью сечения по алюминию 150 мм² и более (п. 2.5.114).

Вопрос 317. Как должны быть защищены от прямых ударов молнии воздушные линии с металлическими и железобетонными опорами?

Ответ. Воздушные линии 110–750 кВ должны быть защищены тросами по всей длине. Сооружение ВЛ 110–500 кВ или их участков без тросов допускается:

1) в районах с числом грозовых часов в году менее 20 и в горных районах с плотностью разрядов на землю менее 1,5 на 1 км² в год;

2) на участках ВЛ в районах с плохо проводящими грунтами;

3) на участках трассы с расчетной толщиной стенки гололеда более 25 мм;

4) для ВЛ с усиленной изоляцией провода относительно заземленных частей опоры при обеспечении расчетного числа грозовых отключений линии, соответствующего расчетному числу грозовых отключений ВЛ такого же напряжения с тросовой защитой.
