Воздушные линии 110–220 кВ, предназначенные для электроснабжения объектов добычи и транспорта нефти и газа, должны быть защищены от прямых ударов молнии тросами по всей длине (независимо от интенсивности грозовой деятельности и удельного эквивалентного сопротивления земли) (п. 2.5.116).

Вопрос 318. Какими аппаратам должны защищаться гирлянды изоляторов единичных металлических и железобетонных опор, а также крайних опор участков с такими опорами и другие места с ослабленной изоляцией на ВЛ с деревянными опорами?

Ответ. Должны защищаться защитными аппаратами, в качестве которых могут использоваться вентильные разрядник (РВ), ограничители перенапряжения нелинейные (ОПН), трубчатые разрядники (РТ) и искровые промежутки (ИП) (п. 2.5.119).

Вопрос 319. Чем необходимо руководствоваться при выполнения защиты ВЛ от грозовых перенапряжений тросами?

Ответ. Необходимо руководствоваться следующим:

1) одностоечные металлические и железобетонные опоры с одним тросом должны иметь угол защиты не более 30°, а опоры с двумя тросами – не более 20°;

2) на металлических опорах с горизонтальным расположением проводов и с двумя тросами угол защиты по отношению к внешним проводам для ВЛ 110–330 кВ должен быть не более 20°, для ВЛ 500 кВ – не более 25°, для ВЛ 750 кВ – не более 22°. В районах по гололеду IV и более и в районах с частой и интенсивной пляской проводов для ВЛ 110–330 кВ допускается угол защиты до 30°;

3) на железобетонных и деревянных опорах портального типа допускается угол защиты по отношению к крайним проводам не более 30°;

4) при защите ВЛ двумя тросами расстояние между ними на опоре должно быть не более 5-кратного расстояния по вертикали от тросов до проводов, а при высоте подвеса тросов на опоре более 30 м расстояние между тросами должно быть не более 5-кратного расстояния по вертикали между тросом и проводом на опоре, умноженного на коэффициент, равный где h – высота подвеса троса на опоре (п. 2.5.120).

Вопрос 320. Какими должны быть расстояния по вертикали между тросом и проводом ВЛ в середине пролета без учета отклонения их ветром по условиям защиты от грозовых перенапряжений?

Ответ. Должны быть не менее приведенных в табл. 2.5.16 и не менее расстояния по вертикали между тросом и проводом на опоре.

При промежуточных значениях длин пролетов расстояния определяются интерполяцией (п. 2.5.121).

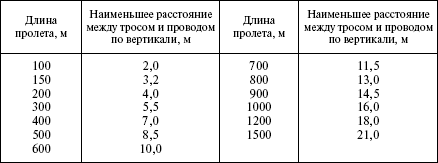

Таблица 2.5.16

Наименьшие расстояния между тросом и проводом в середине пролета

Вопрос 321. Как заземляются тросы на анкерных участках?

Ответ. На каждом анкерном участке длиной до 10 км тросы должны быть заземлены в одной точке путем устройства специальных перемычек на анкерной опоре. При большей длине анкерных пролетов количество точек заземления в пролете выбирается таким, чтобы при наибольшем значении продольной электродвижущей силы, наводимой в тросе при коротком замыкании (КЗ) на ВЛ, не происходил пробой ИП (п. 2.5.122).

Вопрос 322. Чем должны быть шунтированы изоляторы, на которых подвешен трос?

Ответ. Должны быть шунтированы искровым промежутком. Размер ИП выбирается минимально возможным по следующим условиям:

1) разрядное напряжение ИП должно быть ниже разрядного напряжения изолирующего тросового крепления не менее чем па 20 %;

2) ИП не должен перекрываться при однофазном КЗ на землю на других опорах;

3) при перекрытиях ИП от грозовых разрядов должно происходить самопогасание дуги сопровождающего тока промышленной частоты (п. 2.5.122).

Вопрос 323. Как должны быть защищены от грозовых перенапряжений кабельные вставки в ВЛ?

Ответ. Должны быть защищены по обоим концам кабеля защитными аппаратами. Заземляющий зажим защитных аппаратов, металлические оболочки кабеля, корпус кабельной муфты должны быть соединены между собой по кратчайшему пути. Заземляющий зажим защитного аппарата должен быть соединен с заземлителем отдельным проводником.

Не требуют защиты от грозовых перенапряжений:

1) кабельные вставки 35-220 кВ длиной 1,5 км и более в ВЛ, защищенные тросами;

2) кабельные вставка в ВЛ напряжением до 20 кВ, выполненные кабелями с пластмассовой изоляцией и оболочкой, длиной 2,5 км и более и кабелями других конструкций длиной 1,5 км и более (п. 2.5.124).

Вопрос 324. Каким должно быть наименьшее изоляционное расстояние по воздуху (в свету) от токоведущих частей до заземленных частей опоры для ВЛ, проходящих на высоте до 1000 м над уровнем моря?

Ответ. Должно быть не менее приведенных в табл. 2.5.17.

Допускается снижение этих значений при условии уменьшения общего уровня грозоупорности ВЛ не более чем на 20 % (п. 2.5.125).

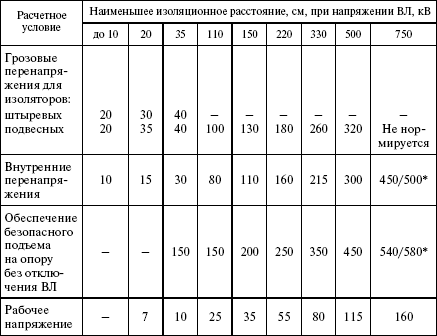

Таблица 2.5.17

Наименьшее изоляционное расстояние по воздуху (в свету) от токоведущих частей до заземленных частей опоры

Вопрос 325. Какими должны быть наименьшие расстояния на опоре между проводами ВЛ в месте их пересечения между собой при транспозиции, ответвлениях, переходе с одного расположения проводов на другое?

Ответ. Должны быть не менее приведенных в табл. 2.5.18 (п. 2.5.126).

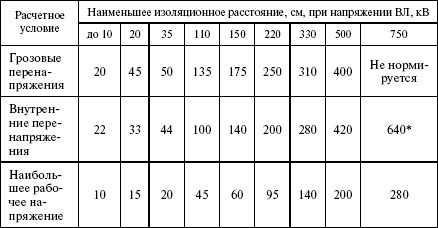

Таблица 2.5.18

Наименьшее расстояние между фазами на опоре

Вопрос 326. Какие элементы должны быть заземлены на ВЛ?

Ответ. Должны быть заземлены:

1) опоры, имеющие грозозащитный трос или другие устройства молниезащиты;

2) железобетонные и металлические опоры ВЛ 3-35 кВ;

3) опоры, на которых установлены силовые или измерительные трансформаторы, разъединители, предохранители и другие аппараты;

4) металлические и железобетонные опоры ВЛ 110–500 кВ без тросов и других устройств молниезащиты, если это необходимо по условиям обеспечения работы релейной защиты и автоматики.

Деревянные опоры и деревянные опоры с металлическими траверсами ВЛ без грозозащитных тросов или других устройств молниезащиты не заземляются (п. 2.5.129).

Вопрос 327. Какими должны быть сопротивления заземляющих устройств, приведенных в п. 1 ответа на вопрос 325, при их высоте до 50 м?

Ответ. Должны быть не более приведенных в табл. 2.5.19; при высоте опор более 50 м – в 2 раза ниже по сравнению с приведенными в табл.2.5.19. На двухцепных и многоцепных опорах ВЛ, независимо от напряжения линии и высоты опор, рекомендуется снижать сопротивления заземляющих устройств в 2 раза по сравнению с приведенными в табл. 2.5.19 (п. 2.5.129).

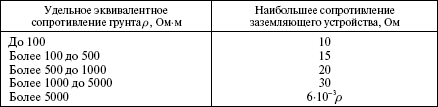

Таблица 2.5.19

Наибольшее сопротивление заземляющих устройств опор BЛ

Вопрос 328. При каких условиях должны обеспечиваться и измеряться сопротивления заземляющих устройств опор ВЛ?

Ответ. Должны обеспечиваться и измеряться при токах промышленной частоты в период их наибольших значений в летнее время. Допускается производить измерение в другие периоды с корректировкой результатов путем введения сезонного коэффициента (п. 2.5.129).

Вопрос 329. Что может быть использовано в качестве естественных заземлителей?
