Модульная архитектура в ИБП предполагает сборку устройства в стойке из нескольких функциональных элементов определенной мощности. Так достигается возможность масштабировать производительность решения с определенным шагом, быстро наращивая или снижая общую мощность. В случае моноблочного ИБП такая маневренность невозможна: вы покупаете и запускаете строго определенный объем ресурса источника бесперебойного питания.

Несколько преимуществ:

1. Модульные ИБП позволяют получать экономически эффективную модель потребления с оплатой новых мощностей по мере роста, минимизируют эксплуатационные расходы и повышают отказоустойчивость. Модульная архитектура позволяет добиться лучшей унификации узлов и компонентов ИБП. Это, в свою очередь, существенно снижает себестоимость изделия, увеличивает КПД системы и уменьшает время восстановления работы после аварийного отказа любого компонента, так как требуется иметь в запасе меньшее количество запасных частей и узлов. При этом запасные модули уже могут находиться на территории пользователя для сокращения времени транспортировки на объект.

2. Больше свободного пространства. Модульные ИБП существенно компактнее моноблочных. Так, например, система на 500 кВт занимает объем одной телекоммуникационной стойки, а моноблок потребует 2–2,5 стойки.

3. Масштабируемость. Несмотря на компактные размеры, модульные шкафы поддерживают установку дополнительных силовых модулей, что обеспечивает ЦОД большую гибкость в наращивании мощности в соответствии с требованиями бизнеса и без дополнительной площади.

Архитектура модульных ИБП позволяет дата-центрам увеличивать мощность постепенно, более точно подбирая объем в соответствии с нагрузкой. В результате мощность системы может быть увеличена во много раз по сравнению с первоначально установленной. Существующие решения этого профиля сегодня позволяют обеспечивать расширение сети ИБП посредством запуска в параллельную работу до нескольких единиц оборудования.

4. Высокая доступность ресурса. Непрерывное электропитание обеспечивает доступность IT-систем и имеет решающее значение для работы дата-центра. В моноблочном ИБП для технического обслуживания или масштабирования может потребоваться временное отключение от сети, то есть запланированный простой. В модульных системах работает функция горячей замены (hot swap): модули добавляются или заменяются за несколько минут без остановки ИБП в целом. Данные действия по горячей замене модулей вполне осуществимы силами персонала пользователя при минимальном уровне знаний.

С моноблочными источниками бесперебойного питания ситуация значительно сложнее. Их ремонт выполнить настолько быстро не получится. На это может уйти от нескольких часов до нескольких дней. Кроме того, замена узлов и компонентов в моноблоке является сложным процессом, и производить ее могут только обученные специалисты сервисной службы, имеющие достаточный опыт производства подобных работ. Таким образом, любой отказ конденсатора или платы питания приводит к полному выходу ИБП из строя на продолжительное время.

5. Низкое энергопотребление. Моноблочная система требует значительно бóльших энергозатрат, потому что она обладает большей избыточностью. Для сравнения, КПД модульной системы на начальном этапе существенно выше, чем у моноблока, поскольку возможно обеспечить более высокий уровень загрузки модульного ИБП. Это достигается посредством установки минимально необходимого числа силовых модулей на начальном этапе эксплуатации и наращивания дополнительных модулей по мере необходимости сообразно росту нагрузки. Например, для модульного ИБП на начальном этапе при нагрузке в 100 кВт потребуется три модуля по 50 кВт (с учетом обеспечения резервирования N + 1), а не установка моноблока на 500 кВт одномоментно. Для первого примера коэффициент использования составляет 0,67, а для моноблочного решения – 0,2. Далее с ростом нагрузки количество модулей увеличивается с шагом в 50 кВт. Также можно отметить, что модульная система тише и за счет более высокого КПД выделяет меньше тепла по сравнению с моноблоком.

6. Высокая надежность. Исходя из требований нагрузки, можно предусмотреть минимальное число компонентов, потеря которых не вызовет простоя системы, и обеспечить их избыточность за счет установки резервных модулей. При этом избыточность обеспечивается как для силовых узлов, так и для модулей управления или коммуникации, а также батарейных элементов.

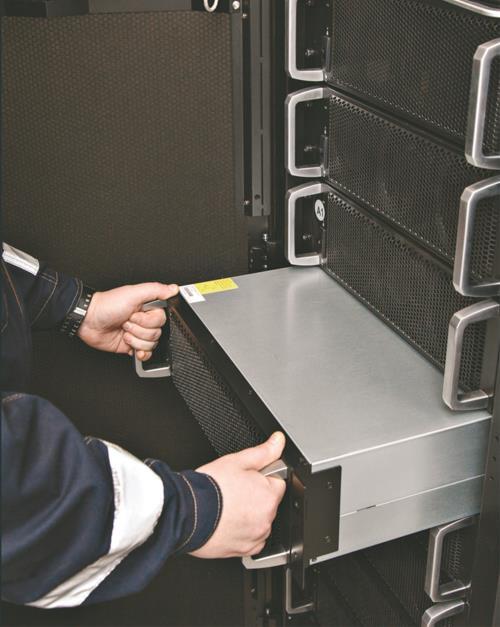

Рис. 2. Замена модуля ИБП силами дежурного электрика ЦОД

Приведем наглядный пример из нашего опыта. На ИБП в результате отказа элемента вышел из строя один из модулей, и система мониторинга зафиксировала аварию. Однако на работоспособности всей системы это никак не сказалось, ведь мы потеряли только часть избыточного резерва, который в нормальном режиме не был задействован нагрузкой. В данном случае нам всего лишь потребовалось самостоятельно заменить вышедший из строя модуль и продолжить работу. При этом мы не только не потеряли часть системы бесперебойного электроснабжения одного из лучей, но и устранили неисправность своими силами в короткое время, не прибегая к помощи сервисной службы вендора, обеспечивающего скорость реакции в 4 часа.

7. Стоимость обеспечения резервирования для моноблочных систем несравнимо меньше. Так, чтобы обеспечить избыточность N + 1 модульной системы, вам необходим лишь один дополнительный модуль в 50 кВт, имеющий сравнительно невысокую стоимость. В случае использования моноблочных ИБП для обеспечения того же уровня резервирования вам потребуется дополнительный моноблок, по мощности эквивалентный основному, что существенно дороже.

По сравнению с моноблочными системами модульные ИБП отличаются более легкой масштабируемостью, минимальным временем восстановления после аварии. Такие системы оптимальны для наращивания мощности ЦОД до любых пределов с минимальными затратами.

Выбор аккумуляторных батарей

Зачастую приходится сталкиваться с проектировщиками, которые указывают в проекте минимальное время автономной работы от аккумуляторов ИБП 5 минут. Как показывает практика, этого времени недостаточно в силу ряда причин:

1. Как правило, минимальное время рассчитывается для новых ИБП, что подразумевает использование новых аккумуляторов. Однако со временем емкость батарей падает, количество батарей в линейке уменьшается, что приводит время автономии в нашем примере почти к нулевому значению.

2. Может случиться, что ДГУ в момент запуска в силу ряда причин дадут сбой и для их перезапуска потребуется больше времени, чем ожидалось. В этом случае емкости батарейного массива просто не хватит до выхода ДГУ на рабочий режим.

В связи с этим мы рекомендуем не пренебрегать временем автономной работы и в ТЗ указывать его на уровне 10–15 минут в конце жизненного цикла батарей.

Так, согласно стандарту ANSI/TIA-942-B в редакции 2017 г., рекомендуемое минимальное время автономной работы в конце жизненного цикла батарей составляет 10 минут для любого уровня надежности ЦОД.

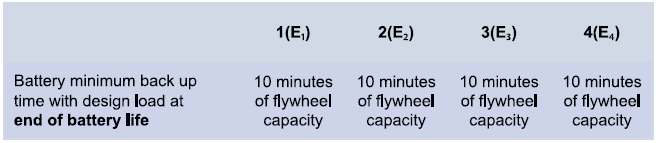

Фрагмент ANSI/TIA-942-B в редакции 2017 г. Время автономии в конце жизненного цикла

В некоторых встречающихся в интернете неофициальных переводах стандарта на русский язык не говорится о времени автономии в конце жизненного цикла (см. фрагмент таблицы ниже), что, на наш взгляд, очень серьезное упущение, в корне меняющее подход к проектированию. В этой связи предлагаем вам опираться на оригинальный англоязычный текст стандарта.

Пример неофициального перевода стандарта
