Приемник содержит: входные цепи, усилитель радиочастоты, диодный детектор, усилитель звуковой частоты. Входные цепи приемника состоят из магнитной антенны WA1 и катушки связи с усилителем радиочастоты на операционном усилителе DА1.1. Сигнал радиостанции, выделенный входным контуром L1, С1, через катушку связи и конденсатор С2 поступает на вход ОУ DA1.1 (УРЧ). После усиления сигнал с вывода 13 подается на детектор, собранный на диодах VD1, VD2, включенных по схеме удвоения выходного напряжения. Нагрузкой детектора по постоянному току служит обратное сопротивление его диодов. С выхода детектора сигнал звуковой частоты через разделительный конденсатор С6 поступает на вход усилителя звуковой частоты, собранного на ОУ DA1.2. С выхода УЗЧ сигнал через конденсатор С8 подается на наушники BF1.

Детали

Детали в приемнике используются малогабаритные. Резисторы МЛТ-0,125, конденсатор С8 К50-6, остальные КМ-5. Для магнитной антенны используется ферритовый стержень длиной 55 мм и 08 мм. Катушка L1 содержит 80 витков провода ЛЭШО 10x0,07, катушка связи L2 имеет 15 витков провода ПЭЛШО 0,12. Для питания приемника используется два последовательно соединенных аккумулятора типа Д-0,06. Выключатель питания может быть любого типа, малогабаритный.

Большая часть деталей, радиоприемника смонтирована на печатной плате из фольгированного стеклотекстолита толщиной 1 мм. Вид печатной платы и размещение на ней деталей показано на рис. 19.13.

Рис. 19.13. Печатная плата и размещение на ней деталей радиоприемника на микросхеме К157УД2

Правильно собранный приемник при использовании исправных радиокомпонентов наладки не требует и после включения питания начинает сразу работать. Необходимо только изменением емкости конденсатора С1 настроиться на требуемую радиостанцию.

Приемник не имеет регулятора громкости. Для изменения громкости звука необходимо вращать корпус приемника.

Для того чтобы быть уверенными в пригодности операционного усилителя для радиоэлектронного устройства и не мучиться с налаживанием, его следует проверить хотя бы с помощью пробника, схема которого представлена на рис. 19.14.

Рис. 19.14. Принципиальная схема пробника для проверки работоспособности операционных усилителей (ОУ)

С помощью пробника можно проверить практически все наиболее часто используемые в практике радиолюбителя ОУ, кроме тех, выходное сопротивление которых сравнимо или больше сопротивления резистора R7, например, микромощные ОУ К140УД12, К153УД4.

Описание работы пробника

Проверяемый операционный усилитель подключается к гнездам разъема XS1, например, как ОУ К140УД2 на схеме. В результате получаем релаксационный генератор, который вырабатывает прямоугольные импульсы (меандр) с частотой 1…2 Гц. Питание генератора осуществляется от параметрического стабилизатора R1, D1. Если ОУ годный, то заработает генератор и начнет вспыхивать в такт с частотой генерируемых импульсов светодиод HL1. В противном случае генератор работать не будет, а светодиод в зависимости от причины неисправности будет либо гореть непрерывно, либо вовсе не вспыхнет.

Детали

В пробнике можно применить такие детали, кроме указанных на схеме, транзисторы КТ312А…КТ312В, КТ315А, КТ315В…КТ315И, КТ503А…КТ503Е, диоды КД521А…КД521Г, КД103Б, стабилитрон Д814Г или ему подобный. В качестве разъема XS1 используется монтажная панель для микросхем, тип корпуса 2103.16.

Все детали устройства монтируются на печатной плате размером 60x40 мм, вырезанной из одностороннего фольгированного стеклотекстолита толщиной 1…1,5 мм (рис. 19.15). Правильно собранный пробник особой наладки не требует.

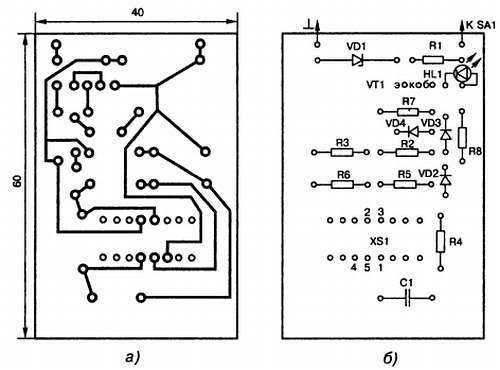

Рис. 19.15. Печатная плата (а) и монтаж на ней деталей (б) пробника для проверки ОУ

В радиолюбительских конструкциях широкое использование получили цифровые интегральные микросхемы, которые также называют логическими элементами. Конструкции, собранные на них, получаются простыми и, как правило, не требуют налаживания. Цифровые микросхемы предназначены для преобразования или обработки дискретных сигналов, появляющихся лишь в определенное время. Сигнал может быть выражен в двоичном (0 или 1) или цифровом коде. Цифровые микросхемы, работающие с двоичным кодом, называются логическими. На радиоэлектронных схемах цифровые интегральные микросхемы изображают в виде прямоугольников, имеющих внутри его отличительные знаки, указывающие тип логического элемента. Возле графического изображения цифровой микросхемы ставится буквенный символ DD с порядковым номером на схеме, а рядом — тип используемой микросхемы.

Типы логических схем

Существует три основных типа логических схем:

• Схема отрицания НЕ — инвертор. Схема является одновходовой, на выходе которой сигнал «Y» возникает при отсутствии сигнала «х» на входе. На принципиальных схемах элемент НЕ изображается в виде прямоугольников (рис. 20.1). Его условным символом служит цифра 1, расположенная внутри прямоугольника в левом верхнем углу, и кружок, обозначающий линию выхода. Расположенная возле изображения логического элемента таблица истинности позволяет сделать вывод, каким будет сигнал на выходе при определенной комбинации логических сигналов на входе.

Рис. 20.1. Условное графическое обозначение логического элемента НЕ (а) и таблица истинности (б)

• Схема совпадения И представляет собой многовходовую схему, на выходе которой сигнал «Y» возникает только при наличии сигналов «x₁, x₂… х_n» одновременно на всех выходах. На рис. 20.2 приведено графическое изображение логического элемента с двумя входами -2И и его таблица истинности. Характерным отличием этого элемента на схемах, является наличие внутри прямоугольника английского знака «&» (английский союз «и» — логическое умножение), в левом верхнем углу.

Рис. 20.2. Условное графическое обозначение логического элемента И (а) и таблица истинности (б)

• Схема сборки ИЛИ — многовходовая схема, сигнал «Y» на выходе которой, появляется при наличии сигнала хотя бы на одном из входов. На рис. 20.3 представлено графическое изображение схемы и ее таблица истинности.

Рис. 20.3. Условное графическое обозначение логического элемента ИЛИ (а) и таблица истинности (б)

Существуют и более сложные логические схемы, представляющие собой соединение нескольких простейших схем. Для запоминания результатов преобразований, которые выполняются логическими схемами применяют элемент памяти — триггер. Его схема имеет два выхода (единичный и нулевой) и несколько входов. Триггер может находиться в одном из возможных состояний: единичном или нулевом. Состояние триггера зависит от вида (1 или 0) дискретного сигнала, поступающего на его вход.
