Жидкий флюс необходимо хранить в небольшой стеклянной баночке с крышкой, в которую плотно вставлена кисточка. Баночка открывается только в процессе работы при нанесении флюса на место пайки с помощью кисточки.

В процессе эксплуатации паяльника конец жала растворяется в припое и укорачивается, изменяет форму. В связи с этим его необходимо периодически зачищать напильником.

При пайке НЕОБХОДИМО ПОМНИТЬ, что выделяются вредные для здоровья пары олова и свинца. НЕЛЬЗЯ наклоняться над местом пайки и вдыхать испарения. Старайтесь работать у открытого окна, если это возможно. Чаще проветривайте помещение, в котором работаете.

После окончания радиомонтажных работ производят очистку монтажной платы от остатков флюса и припоя. Механическую прочность соединений проверяют пинцетом, осторожно и легонько потягивая выводы радиодеталей и соединений. При этом на губки пинцета следует надеть полихлорвиниловые трубочки, чтобы не повредить детали.

Проведя осмотр и проверку монтажа, места качественных соединений пайкой для защиты от атмосферных воздействий покрывают цветным прозрачным лаком. Гайки болтов и выходящую часть винтов покрывают красной нитрокраской, которая будет предохранять резьбовые соединения от саморазвинчивания. После окончания радиомонтажных работ обязательно вымойте руки.

Для хорошей работы устройства, собранного на транзисторах, необходимо чтобы на их электроды было подано определенной величины и полярности постоянное напряжение. Примерные значения напряжений подаваемых на коллектор, базу и эмиттер для транзисторов прямой проводимости (р-n-р) приведен на рис. 8.1, а обратной (n-р-n) проводимости — на рис. 8.2.

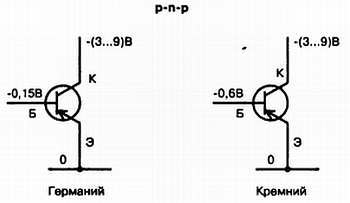

Рис. 8.1. Примерные значения напряжений, подаваемых на коллектор, базу и эмиттер для транзисторов прямой проводимости р-n-р

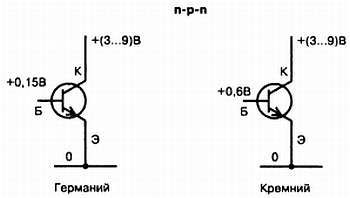

Рис. 8.2. Примерные значения напряжений, подаваемых на коллектор, базу и эмиттер для транзисторов обратной проводимости n-р-n

При этом надо также придерживаться нескольких правил:

• Рабочие напряжения, токи и мощности рассеивания применяемых транзисторов должны быть меньше предельных значений.

• Нельзя подавать напряжение на транзистор, если у него отключена база.

• Базовый вывод следует подключать в схему в первую очередь и отключать в последнюю.

В современных конструкциях радиолюбителей широко используются полевые транзисторы. Примерные значения величин напряжений смещения для полевых транзисторов с каналом типа р и с каналом типа n даны на рис. 8.3.

Рис. 8.3. Примерные значения величин напряжений смещения для полевых транзисторов с каналом типа р и с каналом типа n

При налаживании радиоприемников и других радиоэлектронных конструкций в первую очередь нужно замерить потребляемый ток в режиме покоя. Если его значение близко к требуемому, то тогда переходят к установлению необходимых токов коллекторов транзисторов. На схемах место установки тока показывают крестиком («х»), а резистор, которым это делают — звездочкой («*»). Опыт показывает, что для транзисторов безопаснее измерять напряжение, а не ток. В большинстве схем эти величины взаимосвязаны. Достаточно знать одну из величин, а другую можно определить расчетным путем.

Настройку устройства производят по каскадам. В каскадах транзисторных устройств в основном используется три основных способа подачи напряжения смещения к базе транзистора.

Рассмотрим работу транзисторного каскада с резисторной нагрузкой без стабилизации режима (рис. 8.4).

Рис. 8.4. Принципиальная схема транзисторного каскада с резисторной нагрузкой без стабилизации режима

При отсутствии входного сигнала начальные напряжения на электродах транзисторов следующие

U_кэ = U_п- I_кR_к и U_бэ = U_п — I_бR_б.

В приведенных формулах напряжения смещения U_бэ для германиевых и кремниевых транзисторов должны иметь значения в соответствии с рис. 8.1, 8.2. Из этих выражений видно, что от величины сопротивления резистора R_б зависит величина напряжения смещения U_бэ, а следовательно, и начальное положение рабочей точки на характеристике транзистора. На хорошую работу такого каскада большое влияние имеет точность, с какой для данного транзистора, имеющего коэффициент усиления по току β, подобраны сопротивления резисторов R_б и R_к. Работу каскада при этом можно проконтролировать по напряжению на резисторе R_к или по напряжению между коллектором и эмиттером транзистора. Зная U_п и β, можно вычислить величину управляющего тока коллектора транзистора по формуле

I_к = βU_п(B)/R_б (кОм), мА

Если величина сопротивления резистора R_к = 500…600 Ом, то напряжение на нем удобнее определить, как разницу между питающим напряжением и напряжением коллектор — эмиттер. Для маломощных низкочастотных и высокочастотных транзисторов напряжение коллектор-эмиттер принимают 2…2,5 В, а ток коллектора — 0,5 мА. Транзисторы МП39…МП41 имеют максимальное усиление по току, когда ток коллектора 1…2 мА. У транзисторов П401…П403, П416 и т. п. усиление растет с ростом тока коллектора до 5…8 мА. От напряжения на коллекторе усиление по току существенно не зависит, при его повышении улучшается устойчивость высокочастотных каскадов. При замене в рассматриваемом каскаде транзистора с одним значение β на транзистор с отличным значением β, приходится снова подбирать значения R_б и R_к. На усиление транзистора с такой простой схемой смешения оказывает влияние помимо разброса параметров транзисторов еще и изменение температуры окружающей среды.

Более стабилен в работе каскад, имеющий термостабилизацию по схеме, представленной на рис. 8.5.

Рис. 8.5. Принципиальная схема транзисторного каскада с резисторной нагрузкой с термостабилизацией режима

В этом случае к напряжению, измеренному между коллектором и плюсом питания, добавляется напряжение на резисторе R_э, которое составляет приблизительно 1 В. Если считать, что напряжение между коллектором и эмиттером может быть снижено до 1,5 В, так как каскад стабилизирован, то общее напряжение между коллектором и «землей», как и первом случае, должно быть не менее 2,5 В. Указанные режимы являются ориентировочными, средними в случае работоспособных транзисторов. В каскадах, где режимы отличаются от рекомендованных на 20…30 %, подстраивание их режимов на первой стадии налаживания можно не проводить. Установку режима работы транзистора можно производить резистором R_б1, который соединен с базой транзистора. Для увеличения тока коллектора необходимо сопротивление резистора R_б1 уменьшить, а для уменьшения, наоборот, увеличить. Для удобства настройки каскада резистор R_б1 составляют из двух резисторов: одного переменного и одного постоянного с сопротивлением 10…30 кОм. Изменяя сопротивление переменного резистора, добиваются необходимого тока коллектора. Омметром измеряют получившееся сопротивление двух резисторов и затем вместо них впаивают один резистор, величина сопротивления которого равна измеренному значению двух сопротивлений.
