Надо попытаться использовать различные системы аккумуляторов — первая задача. Надо подумать над обогревом за счет ветряного электричества школьных теплиц — вторая задача. Да разве мало интересного и увлекательного в настоящем творчестве!

А разве ваша школа, наши юные читатели, не может перенять опыт татауровцев построить вторую в мире такую ветросиловую плотину. Разве она вам не нужна? Разве это вам не по силам? Основные узлы и детали постройки такой ветроэлектростанции вы найдете на этих страницах.

Наиболее сложно изготовить ветроколеса, лопасти которых должны иметь правильно сделанное искривление рабочей поверхности. От точности, тщательности и чистоты обработки рабочей поверхности зависит качество ветроколеса, достижение запроектированной мощности и числа оборотов.

Заготовкой для изготовления ветроколеса может служить хорошо высушенная неперекосившаяся сосновая доска, не имеющая пороков древесины. Размеры доски: длина 4 м, ширина 200 мм, толщина 40 мм.

Сначала доску надо остругать со всех сторон начисто. Затем приступают к разметке. Поперек доски проводят карандашом линию, которая разделит доску на две равные половины. От этой средней линии откладывают в обе стороны по 500 мм и вычерчивают линии ББ₁ и ВВ₁. Затем приступают к изготовлению двух шаблонов, из них один для концевого профиля лопасти, другой — для корневого. Для этой цели берут два прямоугольных отрезка тонкой фанеры и на одном из них вычерчивают концевой, более тонкий профиль, на другом — корневой, толстый. Затем выпиливают лобзиком или вырезывают острым ножом профиль.

Теперь можно приложить выпиленный шаблон тонкого профиля к торцам заготовки и обрисовать по нему очертания профиля. При этом надо проверить. чтобы линия КД тонкого профиля пришлась под углом не более 5° к кромке торца ДЕ (на одном конце лопасти) и чтобы на другом конце лопасти наклон профиля и острие его были обращены в иную сторону, чем на первом конце.

Затем заготовку зажимают на верстаке и проводят линии БИ и ВК. По этим линиям отпиливают треугольники. На боковых плоскостях доски, образовавшихся по линиям БИ и ВК, располагаются заостренные кромки лопастей. Но идут эти кромки не по грани доски, а по линиям БИ и ВК, которые и нужно вычертить карандашом. Теперь можно обрабатывать лицевую (плоскую) поверхность лопасти, удаляя излишний материал рубанком, стамеской или просто ножом. Обработку надо начинать с корневых участков лопасти и постепенно итти к торцовым профилям.

Когда форма лопасти достаточно грубо образовалась, производят проверку корневого профиля с помощью второго шаблона — отверстия. Для этой цели шаблон надевают на концевой участок и проводят им вдоль лопасти до точки Б или В. Скругление выпуклой поверхности на тыльной стороне лопасти делают на глаз острым ножом.

Когда лопасть таким образом доведена до своей правильной формы, приступают к ее чистовой отделке, обрабатывая поверхность острым краем стекла, стеклянной бумагой и т. д. Чем глаже поверхность лопасти, тем большую мощность даст ветроколесо.

Для защиты от осадков ветроколесо следует окрасить эмалевой краской или нитролаком в два слоя (второй слой — после полного высыхания первого).

Перед окраской грунтовать лопасть не следует, так как грунтовка не удержится во время работы ветроколеса и отпадет. Масляной краской покрывать ветроколесо не рекомендуется.

Каждое ветроколесо агрегата ВСП 6Д4 при ветре 8 м/сек делает 150 об/мин. Оно вращает деревянный шкив диаметром 900 мм. От этого шкива отходит тросовая передача к центральному шестикратному шкиву, насаженному на главный вал. Вал вращается в двух подшипниках, укрепленных на металлическом кронштейне, наглухо прикрепленном и центральному стояку рамы. В то время как шкив ветроколеса имеет диаметр 900 мм, шестикратный шкив имеет диаметр 180 мм (соотношение 1: 5). Если ветроколесо при рабочем ветре 6–8 м/сек делает 150 об/мин, то главный вал будет делать 150*5 = 750 об/мин.

Предназначенный для этой ветростанции 4,5-киловаттный генератор должен делать 1 500 об/мин. Это значит, что на его валу должен быть насажен шкив, диаметр которого в два раза меньше диаметра шкива на главном валу. Устанавливают генератор на втором кронштейне, прикрепленном к центральному стояку рамы под ее нижней частью.

* * *

Стоит подложить под лапки и винт резиновые прокладки, и мясорубка будет устойчива и стола не испортите.

* * *

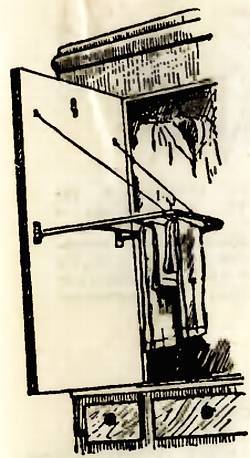

Сделай такую откидную вешалку для брюк на дверце шкафа или на стене.

* * *

Если вы оставите на зиму кадку с водой, кадка может лопнуть. Чтобы избежать такой неприятности, опустите в воду полено.

* * *

Легко сделать самому такую стойку для велосипеда.

* * *

Удобно хранить иголки в пробирке: они не заржавеют и об них не уколешься.

Если подсчитать всю энергию, которую могут дать 25 тысяч больших и малых рек, протекающих по нашей стране, получится сказочная цифра. Однако энергия далеко не всех рек еще используется нами. На реках со скоростью течения 0,8 метра в секунду и больше можно установить бесплотинный гидродвигатель нового типа. Принцип действия этого двигателя ясен из приложенных рисунков и схем. Под напором воды лопатки перемещают штанги, движение которых приводит во вращение кривошип. На его валу сидит шкив. Вращение шкива и передается генератору.

Мощность двигателя зависит от скорости течения воды. В местах, где скорость течения небольшая, нужно сузить русло реки.

Конструкция гидродвигателя, например на 3,5 киловатта, настолько проста, что его можно сделать в любом школьном кружке или мастерской МТС. На большинстве рек можно построить небольшие недорогие электростанции. Мощность таких электростанций невелика, но достаточна для электрификации школы или даже небольшого селения.

* * *
