Полностью ли отвечает столь несложный тонкомпенсатор свойствам человеческого слуха? Естественно, нет — он только первое, хотя и неплохое, приближение. Есть и более сложные, например, использующие потенциометры с несколькими отводами. Но к чему же надо стремиться?

В многочисленных электроакустических исследованиях получены кривые равной громкости (изофоны). Прежде чем в них разобраться, определимся с единицами измерений.

Уровень громкости звука — относительная величина. Она выражается в фонах и численно равна уровню звукового давления (в децибелах — дБ), создаваемого синусоидальным тоном частотой 1 кГц такой же громкости, как и измеряемый звук (равным по громкости данному звуку).

На рисунке 3 изображено семейство кривых равной громкости, называемых также изофонами. Они представляют собой графики стандартизированных (международный стандарт ISO 226) зависимостей уровня звукового давления от частоты при заданном уровне громкости. С помощью этого графика можно определить уровень громкости чистого тона какой-либо частоты, зная уровень создаваемого им звукового давления.

Рис. 3. Кривые равной громкости — зависимость уровня звукового давления (в децибелах) от частоты при заданной громкости (в фонах).

Например, если синусоидальная волна частотой 50 Гц создает звуковое давление около 80 дБ, то, проведя прямые, соответствующие этим значениям на диаграмме, находим на их пересечении изофону, соответствующую уровню громкости 60 фон. Это значит, что данный звук имеет уровень громкости 60 фон.

Изофона «0 фон», обозначенная пунктиром, характеризует порог слышимости звуков разной частоты для нормального усредненного слуха. За нулевой уровень звукового давления принято значение 2-10^-5 Па, примерно соответствующее порогу слышимости на частоте 1000 Гц. В таблице 1 приведены ориентировочные значения громкости различных звуков.

Из рисунка 3 видно, что полной компенсации изофонических кривых при регулировании громкости добиться довольно трудно, поэтому, кроме тонкоррекции, используют дополнительные регуляторы, позволяющие получить желаемый тембр звучания при любой громкости.

Регулировка тембра

В простейшем случае достаточно обеспечить некоторый подъем нижних и верхних звуковых частот, чтобы сделать звучание приятнее и выразительнее. Для этого необязательно конструировать устройства с плавной регулировкой. Одно время было модным делать УЗЧ с фиксированными частотными характеристиками даже в серьезной промышленной аппаратуре. Схема очень простого ступенчатого регулятора тембра приведена на рисунке 4.

Регулятор имеет три положения. В положении переключателя 1 конденсатор C1 отключен, а конденсатор С2 замкнут накоротко. Поэтому коррекция отсутствует и частотная характеристика регулятора равномерна во всем диапазоне звуковых частот. Происходит лишь некоторое ослабление амплитуды проходящего сигнала, обусловленное делителем напряжения R1, R2.

В положении 2 «Бас» включается в работу конденсатор С2. На средних и высоких частотах его емкостное сопротивление мало, и эти частоты по-прежнему ослабляются делителем R1, R2. На нижних частотах, ниже частоты

F_н = 1/(2πR2C2),

сопротивление конденсатора С2 возрастает, и эти частоты ослабляются меньше, что и соответствует подъему басов.

В положении 3 «Джаз» параллельно R1 подключается емкость С1 и поднимаются верхние частоты, начиная с частоты

F_в = 1/(2πR1C1),

Примерно по тому же принципу работает и более сложный регулятор тембра с плавной и независимой регулировкой подъема или некоторого завала нижних и верхних звуковых частот. Его схема показана на рисунке 5.

В верхнем положении движка резистора R2 поднимаются нижние частоты, поскольку средние и высокие ослаблены цепочкой C1, R3. В нижнем же его положении басы ослаблены, поскольку средние и высокие частоты проходят к УМЗЧ через конденсатор С1. Регулятор верхних частот R4 подобен уже рассмотренному простейшему регулятору громкости. Но на средних и низких частотах он не действует из-за возрастающего емкостного сопротивления конденсатора С2. Высокие же частоты проходят через этот конденсатор беспрепятственно.

В регуляторах тембра с успехом можно использовать переменные резисторы с линейной зависимостью сопротивления от угла поворота оси (типа А).

В высококачественной аппаратуре применяют и более сложные регуляторы тембра или даже многополосные эквалайзеры, позволяющие независимо подобрать уровень любой полосы звуковых частот. О них можно прочитать в специальной литературе по звукотехнике.

В. ПОЛЯКОВ, професор

Вопрос — ответ

Об этом, наверное, надо бы спросить Оливера Валенчака — смотрителя океанариума. Ведь это ему еще в 2008 году, в дни чемпионата Европы по футболу, пришла в голову идея — исключительно забавы ради — сделать из своего питомца оракула.

«А почему бы и нет, подумал я, — вспоминает Оливер. — Осьминоги считаются самыми смышлеными среди беспозвоночных. У них три сердца и не один мозг, а девять!»

Технически все было просто. В аквариум Пауля одновременно опускали два одинаковых стеклянных ящика с флагами команд-участниц предстоящего поединка. На дне каждого из них лежала еда, тоже, как говорят, одинаковая. В какой ящик осьминог запускал щупальца, та сборная и должна была стать победителем. Таким образом, в ходе чемпионата мира в Южной Африке Пауль правильно предсказал исход всех семи игр сборной Германии, плюс он верно определил чемпиона — команду Испании!

Тут надо отметить, что пример Оливера оказался заразителен. Теперь уже во всем мире в качестве прогнозистов-оракулов пытаются приспособить то медведя, то собаку. Результаты получаются разными, поскольку на самом деле все зависит не от животного, а от того, каково чутье прогнозиста у самого хозяина. А уж как заставить животное выбрать ту или иную емкость с кормом — дело техники. Это нам только говорят, что еда в кормушках совершенно одинаковая. У зверей же чутье тонкое…

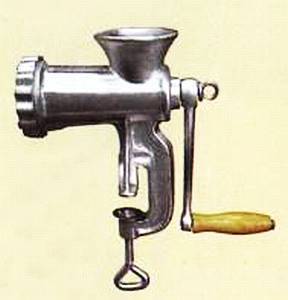

Прототип этого агрегата появился на кухне давным-давно. Еще древние египтяне, античные греки и римляне, держа за две ручки специальный нож, шинковали мясо, словно овощи, последовательно передвигая нож над разделочной доской и лежащим на ней мясом.
