Для создания пламени различного вида следует применять несколько колосниковых решеток с разнообразными формами отверстий для прохода воздуха. Равномерно расположенные круглые отверстия (рис. 1.1.3 б) способствуют образованию факельного пламени, щелевые отверстия (рис. 1.1.3 в, г) – узкого и удлиненного.

При горизонтальном расположении фурмы (слева или сзади; рис. 1.1.4 а) необходимо предохранять стенку горна от прогорания. Обычно для этого используют чугунную фурменную плиту, в которой имеются пазы для ввода конца фурмы (рис. 1.1.4 б). При выгорании участка плиты в районе фурмы ее переворачивают на 90°, и фурма устанавливается в другой паз. Чтобы не выгорала сама фурма, следует охладить ее изнутри холодной проточной водой. Внутренний диаметр фурмы в зависимости от размера горна составляет 25–30 мм.

Ковка - i_025.jpg

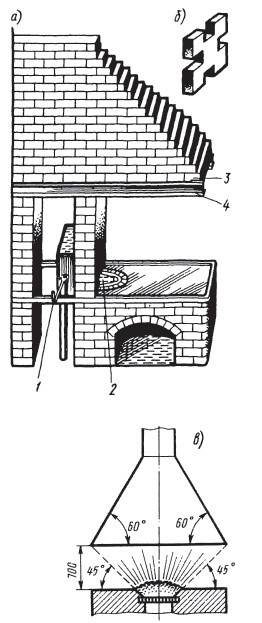

Рис. 1.1.4. Стационарный горн с кирпичным зонтом. Общий вид (а): 1 – бачок с водой; 2 – водоохлаждаемая фурма; 3 – кронштейны; 4 – зонт; чугунная фурма (б); схема подвески зонта (в).

Над стационарным горном для сбора и отвода из кузницы дыма и газов устанавливается зонт, который может иметь различное конструктивное исполнение. Размеры нижнего входного отверстия зонта обычно совпадают с размерами стола горна. В качестве задней стенки зонта используется стена здания. Зонты обычно изготовляют из листового железа толщиной 0,5–1,5 мм.

Для лучшего улавливания дыма и газов зонты устанавливают над горном на высоте 400–800 мм, а точная высота уже определяется на месте в зависимости от индивидуальных особенностей горна (рис. 1.1.4 в) – силы дутья, высоты и размеров вытяжной трубы и других параметров. В некоторых случаях зонты оснащаются опускающимися крыльями. Недостаток металлических зонтов в том, что они могут прогореть, а ремонт их сложен и трудоемок. Наиболее долговечны зонты, сложенные из обычного или огнеупорного кирпича. Однако такие зонты значительно тяжелее металлических, и для их поддержки необходима жестко заделанная металлическая рама из уголков или швеллеров, а иногда и дополнительные подпорки по углам.

Более совершенная конструкция открытого горна показана на рис. 1.1.5. Горновая чаша (п.6) с чугунной решеткой (п.5), а также фурма (п.7) с крышкой (п.8) крепятся на сварной металлической подставке (п.9). Воздух от вентилятора подается в очаг горна по трубе (п.10) и регулируется заслонкой (п.11). Уголь (п. 4) закладывается на чугунную решетку, а газы удаляются через зонт (п.3) и две трубы (п.1) и (п.2). При прохождении дыма через наружную трубу внутренняя нагревается, что улучшает тягу. Зола и шлак, которые накапливаются на дне зольника, удаляются при открытии крышки (п.8).

Ковка - i_026.jpg

Рис. 1.1.5. Стационарный горн из металла и кирпича.

Переносные горны – это цельнометаллические сварные или сборные конструкции, применяемые для нагрева заготовок небольшого размера при ремонтных работах на полевых станах, строительных площадках, в альплагерях, т. е. вдалеке от промышленных предприятий.

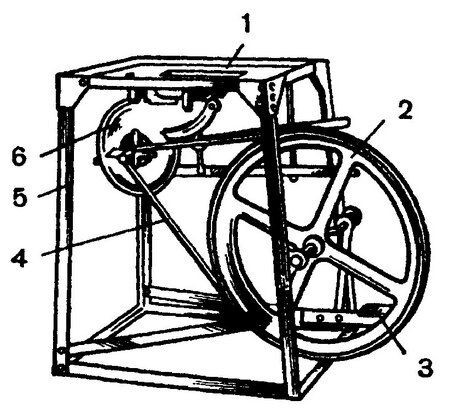

Переносной горн (рис. 1.1.6) состоит из металлической рамы (п.5), на которой сверху крепится стол с очагом (п.1) и вентилятором (п.6) для подачи воздуха. Вентилятор приводится во вращение от ножной педали (п.3)через кривошип, маховик (п. 2) и ременную передачу (п. 4). Они имеют небольшой вес и маленькие габариты и поэтому используются для ковки лошадей в полевых условиях, для устройства показательных выступлений кузнецов на различных праздниках и фестивалях. На рис. 1.1.7 показаны переносные горны (конструкции США).

Ковка - i_027.jpg

Рис. 1.1.6. Переносной кузнечный горн.

Однако все открытые горны, о которых шла речь выше, имеют очень низкий коэффициент полезного действия (КПД – отношение количества теплоты, требуемой для нагрева заготовки, к общему количеству теплоты, получаемой в результате сгорания топлива), он составляет 2–5 %.

Установлено, что для нагрева 1 кг металла до ковочной температуры требуется 1 кг каменного угля. Кроме того, в результате непосредственного соприкосновения металла с каменным углем происходит насыщение поверхности нагреваемого металла серой, что ухудшает механические свойства кованых изделий. Поэтому необходимо закладывать заготовки в горн только тогда, когда уголь хорошо разгорится и сера выгорит. Для повышения КПД открытого горна кузнецы, используя способность каменного угля спекаться под действием высокой температуры, обычно устраивают над очагом куполообразную «шапку» из спекшегося угля и внутрь закладывают заготовки. В результате этого заготовки нагреваются быстрее, а окисляются меньше. Кроме того, экономится уголь.

Ковка - i_028.jpg

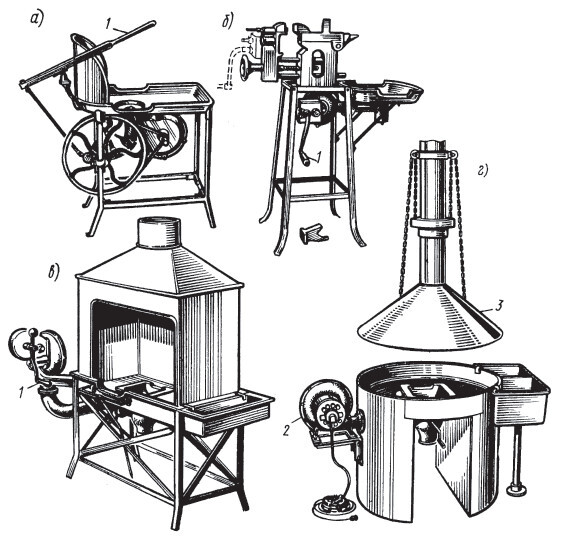

Рис. 1.1.7. Переносные горны (конструкции США) с ручным (а, б, в) и с электрическим (г) приводом подачи воздуха: 1 – ручной привод; 2 – электрический привод; 3 – регулируемый по высоте зонт.

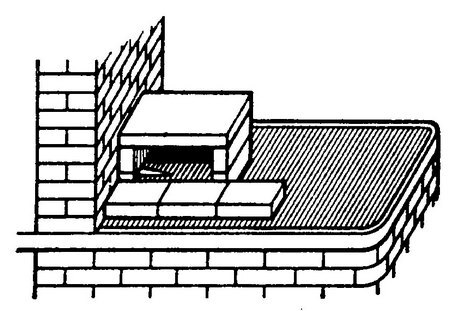

Кроме «шапки» над очагом можно сделать печурку из нескольких кирпичей (рис. 1.1.8) или согнуть П-образно металлический лист. Можно также согнуть пополам заготовку квадратного сечения (16 × 16 мм), оставив небольшую щель (рис. 1.1.9), и установить ее у очага, а все пространство завалить влажным углем. Когда уголь разгорится и шапка спечется, в щель устройства можно будет вставлять заготовки небольшого диаметра.

Ковка - i_029.jpg

Рис. 1.1.8. Печурка из кирпича.

Ковка - i_030.jpg

Рис. 1.1.9. Печурка со щелью.

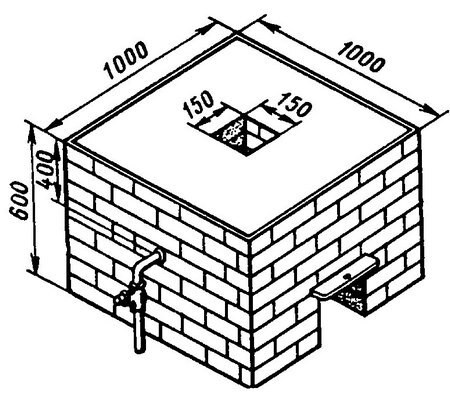

Для нагрева крупных заготовок лучше применять шахтные горны (рис. 1.1.10). Такой горн высотой 0,6 м и площадью стола 1 м2 устанавливается в центре кузницы. Шахта имеет глубину 0,5 м с сечением у основания 300 × 300 мм, сверху 150 × 150 мм. Дутье (воздух под давлением) подводится на расстоянии 400 мм от верха горна. Дном шахты служит чугунная заслонка, которая легко выдвигается для очистки горна. После очистки заслонку задвигают и засыпают тонким слоем золы для предохранения ее от нагревания.

Ковка - i_031.jpg

Рис. 1.1.10. Шахтный горн.

Современный стационарный горн закрытого типа (рис. 1.1.11) имеет камеру (п.2), выложенную изнутри огнеупорным кирпичом (п.9), установленную на металлической подставке (п.7). Уголь засыпается на колосниковую решетку (п.8) через топочный люк (п. 4), в котором имеется окно (п. 3) для «шуровки» топлива. Воздух от вентилятора по трубе (п.5) подается в металлическую коробку (п.6) и далее через отверстия в колосниковой решетке попадает в горновой очаг. Продукты горения через дымоход (п.12) и зонт (п.1) отводятся в атмосферу. Не полностью сгоревший угарный газ СО дожигается вследствие подачи дополнительного воздуха через трубку (п.10). Окно (п.11) служит для загрузки и выгрузки заготовок.
