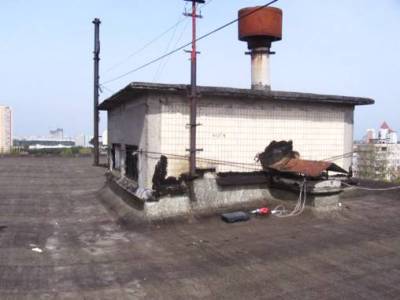

Вот к этой лифтовой шахте я и решил крепить свои антенны:

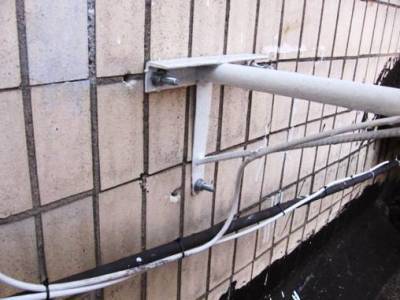

Невзрачно, конечно, на крыше, но это не евроремонт в квартире:) Определил место установки, разметил отверствия под кронштейны, просверлил их перфоратором, забил внутрь анкеры и закрепил кронштейны (дальнейшие этапы я не полностью фотографировал, поэтому почти все фото будут с уже установленных систем). Подробно останавливаться на фиксации кронштейнов не буду-думаю, что с этим все понятно, работа — механическая. Все же, если кто-то не знает, что такое анкерный болт, покажу как он выглядит:

Он состоит из стакана и находящимся внутри него болта. Болт имеет резьбу под гайку с одной стороны и утолщающийся конус-с другой. Именно так, как на рисунке, слева-направо, аккуратно, чтобы не повредить резьбу под гайкой, его вбивают в просверленное отверствие. Гайку рекомендую при этом послабить, но не откручивать до конца, иначе болт рискует полностью провалиться внутрь отверствия-потом не достанете. То же касается и надевания на болты кронштейна (гайки при этом все равно прийдется снять) — следите чтобы болты не провалились вовнутрь стакана, рекомендую их перед надеванием кронштейна максимально потянуть на себя или немного притянуть гайкой-чтобы конус немного вошел в стакан и болты не шатались. Стакан должен быть заподлицо со стеной, а резьба с гайкой, соответсвенно-снаружи отверствия. Принцип работы анкерного болта состоит в следующем: когда гайка начинает затягиваться ключом, она тянет болт внутри стакана наружу за счет резьбы. Находящийся на конце болта конус входит в стакан и максимально распирает его внутри отверствия. В итоге вырвать такой болт из стены — задача далеко нетривиальная. Именно поэтому вешать кронштейн рекомендуется на саморасклинивающиеся анкерные болты, а не на шурупы с пластиковыми дюбелями. Впрочем, выбор крепления-личное дело каждого. Единственное-если все же будете выбирать анкеры-смотрите на их качество, в частности на материал и толщину стакана. Потому что слишком хлипко сделанные анкеры и держать будут соответсвенно.

При установке на балконе можно вообще просверлить стену и продеть через нее нарезанные резьбой прутки соответсвующей длины (такие продаются в магазинах). Закрепляются с обеих сторон гайками.

Вернусь к установке.

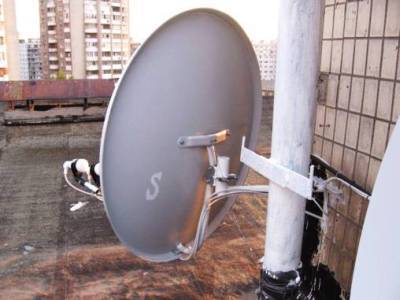

Первой настраивалась антенна с 3-мя конверторами на Sirius, Hotbird, Amos, второй-на Eutelsat 36E. Вначале кронштейны были прикручены на винтовые анкерные болты, позже я их сменил на гаечные. Винтовые оказались ненадежными. На фото видны первые неудачные попытки в виде оставшихся отверствий. Кронштейны к тому времени тоже перекрасил для усиления изначальной покраски (да к тому же было просто много лишней белой краски-это видно по многим потекам:)):

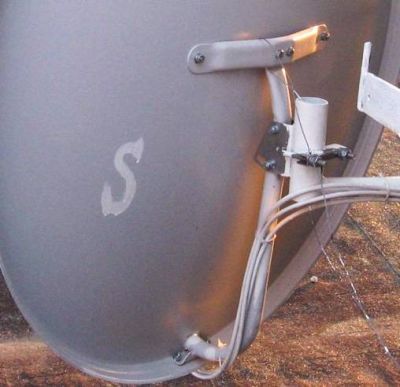

Дальше на кронштейны были "надеты" антенны, вот крепление одной из них (они идентичны):

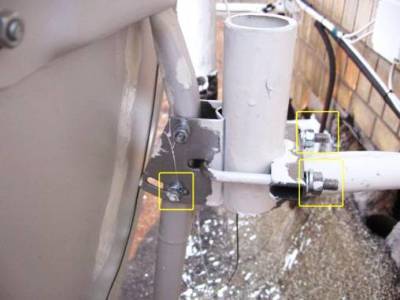

На приведенном выше фото антенна уже в сборе, с конверторами, кабелем и т. д. Изначально же просто собиралась антенна, вешалась на кронштейн, а конверторы с кабелем цеплялись уже потом. Тонкий металлический тросик-он просто был у меня лишний и я продел его через крепление антенны и прикрутил к стойке лифтовой шахты на случай, если ветер вырвет анкеры, чтобы антенна не спикировала с крыши:) На самом деле, это практически нереально, но пусть будет-так мне подумалось. Для настройки антенны в вертикальной и горизонтальной плоскостях требуется зажимать крепление настолько, чтобы антенна самостоятельно не изменяла свой наклон, но при этом ее с некоторым усилием можно было перемещать в плоскостях. Вот эти гайки до окончательной настройки сильно не затягиваются:

Незажатый левый винт дает настраивать антенну в вертикальной плоскости, 2 незажатых правых-поворачивать антенну относительно кронштейна в горизонтальной плоскости.

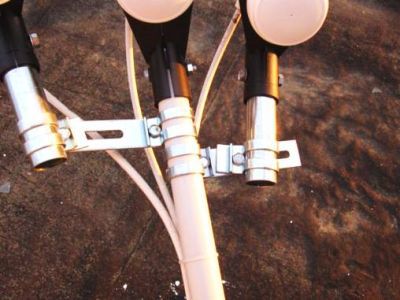

Далее на центральный держатель конвертора антенны надеваются оба мультифида, во все держатели вставляются конверторы, и все затягивается так, чтобы конверторы в мультифидах можно было с некоторым усилием поворачивать во всех плоскостях(кабели к конверторам подключаются позже). На фото ниже видно что собой представляют мультифиды и как они крепятся:

После этого начинается процесс настройки. К центральному конвертору прикручивается F-коннектором отрезок кабеля пару метров длиной, второй конец кабеля прикручивается к ресиверу. С какого-то сайта у меня есть картинки, что такое F-разъем и как его правильно накручивать на кабель. Вот они:

Ресивер подключается к телевизору, только после этого включается питание 220В. Немаловажный момент — при накручивании на кабель F-коннектора необходимо тщательно следить, чтобы тонкие проводнички экранирующей оплетки кабеля не замкнулись с центральной жилой, иначе можно вывести из строя ресивер!!!

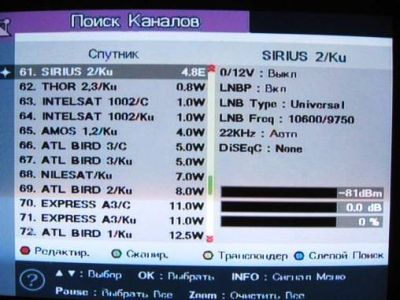

Включаю телевизор, ресивер, захожу в меню Установка-Поиск каналов. В списке спутников слева выбираю Sirius 2/Ku 4.8E-именно на этот спутник будет настроен жестко закрепленный центральный конвертор. Справа в меню выбираю:

LNBP: Вкл. (включить питание конвертора)

LNBP Type: Universal (универсальный тип конвертора, согласно купленным мною)

LNBP Freq: 10600/9750 (указано на конверторах)

22Khz: Авто (сигнал для переключения дисека — так и оставляю)

DISEqC: None (так и оставляю, поскольку сигнал подключен пока напрямую, а не через дисек)

Далее желтой кнопкой пульта захожу во подменю Транспондер и выбираю транспондер, на котором буду искать сигнал (советую заранее выписать себе несколько транспондеров выбранных со спутников с различными поляризациями и РЕАЛЬНО РАБОТАЮЩИМИ бесплатными каналами (FTA). Список можно найти по ссылкам ниже. Я для себя решил настраиваться по следующим транспондерам:

Спутник Транспондер Канал для визуальной проверки

Sirius 4.8E 11766 H Novy Kanal, 5 Kanal (Ukraine)

Sirius 4.8E 11996 H Russia Today

Sirius 4.8E 12073 H Inter+

Sirius 4.8E 12245 V Europe by Satellite

Hotbird 13E 10971 H 3 Channel

Hotbird 13E 11034 V RTR Planeta

Hotbird 13E 11411 H Adjara TV

Hotbird 13E 11766 V Rai Uno

Hotbird 13E 12207 H Fashion TV Europe

Amos 4W 10722 H K1, 1+1, Kino

Amos 4W 10759 H Telekanal STB, Tonis, MTV Ukraine

Amos 4W 10925 V Russia Today

Eutelsat W4 36E 11727 L Gameplay TV, Ru TV

Eutelsat W4 36E 12322 R NTV Plus Infokanal

К примеру, в моем случае, для начала, это будет транспондер 11766H, вещающий на частоте 11766МГц с горизонтальной поляризацией. Для удобства, качество сигнала можно вывести на полный экран кнопкой Info. Ориентироваться буду по нижней шкале "Качество":
