К входам и выходу дисека подключается коаксиальный кабель через F-коннекторы. Думаю, не стоит рассказывать о разъемах и кабеле-тут все понятно. Впрочем, кабель обязательно должен иметь волновое сопротивление 75 Ом, сделан из качественных материалов, выдерживающих серьезные температурные перепады и имеющим хорошую экранирующую оплетку. Материал жилы-сталь, медь, омедненная сталь-однозначно сказать что лучше вряд ли получится.
Кронштейн антенны-простой металлический держатель, который крепится к стене (как правило) и к которому крепится антенна. Должен быть сделан максимально надежно, чтобы ветер не сорвал антенну.
Спутниковый ресивер-устройство, принимающее спутниковый сигнал с конвертора и выводящее его на телевизор в виде привычной картинки со звуком:) Выбор ресивера-самое непростое занятие при выборе спутниковой системы. Ресиверы бывают как для открытых некодированных каналов (FTA), так и для кодированных, с картоприемниками, со слотами для дополнительных модулей декодирования, с эмулятором, с различными видео выходами, с жестким диском и другими полезными и не очень функциями. Тут, как говорится, на любые предпочтения и любой кошелек. Есть один немаловажный момент: на сегодня активно вводится в эксплуатацию спутниковое вещание в HD формате (видео высокого разрешения) и в MPEG4. Ресиверы, поддерживающие данные форматы, стоят, как правило, много дороже обычных. Поэтому перед покупкой спутниковой системы нужно определиться, какой контент вы будете смотреть и какой вам для этого нужен ресивер. Дешевые ресиверы, как правило, не отличаются высоким качеством изображения и звука, большой функциональностью и быстрым переключением каналов. Хотя бывают и исключения. Отдельный нюанс — эмулятор в ресивере. Как видно из его названия — эмулятор предназначен для програмного эмулирования работы смарт-карты. Для чего это нужно? Огромное количество каналов с разных спутников защищены кодировками. Кодировки бывают различные-Viaccess, Seca, Irdeto, Nagravision, Biss и т. д. К примеру-вещается какой-то пакет каналов в кодировке Biss и вы хотите его смотреть (антенна настроена на нужный спутник), но при этом у вас нет смарт-карты. Тогда ищете в своем ресивере программный эмулятор (обычно это прописано в недокументированных возможностях) и включаете его. Вводите ключи доступа канала — и если все в порядке — смотрите его. Как правило, эмуляторы в современных ресиверах поддерживают несколько кодировок. Еще одно применение эмулятора — явление, именуемое в народе ''шаринг''или "кард-шаринг". Да, и еще — при выборе ресивера следует обращать внимание на доступность и регулярность выходящего программного обеспечения. Проще говоря — прошивки. В новых прошивках, как правило, убираются возникающие ошибки, добавляются параметры спутников, транспондеров, новые коды для работы эмулятора и т. д.
Выбор комплектующих.
Для начала — в течение некоторого времени я штудировал интернет для ознакомления с вопросом (поскольку я был полнейшим чайником и понятие о том, что такое дисек или транспондер имел весьма призрачное, но смотреть спутниковое ТВ при этом хотелось). Определился с тем, какой контент и с каких спутников я хочу смотреть (в конце этой статьи можно посмотреть на списки наиболее популярных в наших местах каналов и некоторые ссылки), что принимается в моем регионе и на какой диаметр антенны, а также ознакомился с советами бывалых, в числе которых большую помощь мне оказал Vladbel, за что ему отдельное спасибо:) В итоге для просмотра были выбраны спутники Amos 4W, Sirius 4.8E, Hotbird 13E на одну антенну 0,95 м и Eutelsat W4 36E на 0,85 м. В качестве киевского магазина выбрал http://www.agsat.com.ua/ — все есть в одном месте и кроме всего прочего, они являются одним из рекомендуемых производителем Openbox продавцом оригинальной техники одноименной марки, а у меня душа лежала именно к Openbox:) К слову — оба купленных мной в Агсате ресивера и купленные там же ресиверы для моих друзей были УЖЕ прошиты списками спутников и списками фаворитных каналов c популярных спутников 4W+5E(4.8E)+13E, причем касалось это не только Openbox'ов. Удобно тем, кто не хочет особо заморачиваться с набиванием фаворитов:)
Что было закуплено и какие были критерии выбора:
— Офсетная антенна 0,95 м пр-ва Харьков. Крашеная сталь. Для приема сигнала с Amos 4W, Sirius 4.8E, Hotbird 13E.
— Офсетная антенна 0,85 м пр-ва Харьков. Крашеная сталь. Для приема сигнала с Eutelsat W4 36E.
— Ресивер Openbox X-810. Во-первых-у Опенбокса мощнейшая техническая поддержка (новые прошивки выходят чуть ли не каждые пару недель), во вторых — отличное качество картинки, в третьих — встроенный эмулятор, в четвертых — поддержка LanComBox (для любителей "шаринга").
— Три универсальных конвертора линейной поляризации SINGLE TITANIUM TSX 0,2dB. Заявлен малый уровень шумов.
— Один конвертор круговой поляризации SINGLE Circular INVERTO IDLP-40SCIRCL для Eutelsat W4 36E (НТВ+).
— Два мультифида.
— Два кронштейна для антенн.
— Дисек — переключатель сигнала с 4-х конверторов в 1 кабель, подключаемый к ресиверу.
— Коаксиальный антенный кабель, волновое сопротивление 75 Ом, бухта 100 м.
— 10 антенных накручивающихся F-коннекторов.
— 6 анкерных болтов ''под гайку'' 8х72, шайбы, гайки и гроверные шайбы.
— Пластиковые самозатягивающиеся стяжки.
— Стальной тросик с зажимами для закрепления на нем антенного кабеля и спуска его с крыши.
— Пластиковая коробка для дисека.
— Lanсombox — девайс для шаринга (кто хочет-может поискать любым поисковиком понятие "кард-шаринг").
Бюджет всего этого добра составил 1346 гривен или ~$270.
Согласитесь, сумма небольшая:)
Установка.
Антенна должна быть установлена в зоне прямой видимости южного направления. Прямой-значит что перед антенной не должно быть никаких препятствий в виде домов, деревьев и прочего. Именно по этой причине наиболее оптимальные места для установки антенн — балконы и крыши. Поскольку окна мои находятся на первом этаже и направлены далеко не на юг, решено было устанавливать антенны на крыше. Благо, что крыша моего типового панельного 9-ти этажного дома плоская — тем самым облегчалась установка (если свободного доступа к антенне с числом конвертором больше 1-го после установки ее на кронштейн не будет-то см. ниже *). Что мне понадобилось на крыше кроме антенн с их креплениями:
Перфоратор со сверлами с победитовыми наконечниками. Диаметр сверла выбирается чуть меньше, чем диаметр анкерного болта. Намного меньше — нельзя — анкер не войдет в стену. Больше — будет "болтаться" и его толком не получится затянуть.
Крестовидная отвертка.
Накидной ключ на 10.
Накидной ключ на 13.
Разводной ключ.
Молоток.
Нож для резки бумаг (для зачистки кабеля под коннекторы).
Кусачки.
Ресивер с пультом.
Маленький телевизор.
220В с удлинителем на 3 розетки.

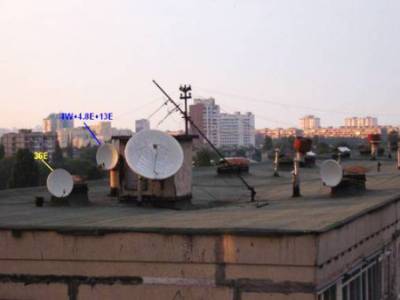

Самые интересные вопросы — куда направлять антенны? Как определить направление? Как настроить антенны без сатфайндера (прибор для настройки спутниковых антенн-стоит от $400)? Поскольку в моем случае было решено производить настройку "на глаз", я решил определить направление логически просто-я всего-навсего посмотрел куда направлены антенны на соседней крыше и решил свои повернуть в том же направлении:)
Антенна с 3-мя конверторами — однозначно Sirius, Hotbird, Amos — у нас много таких и фирмы-установщики их в основном и ставят. Посмотрев на соседние дома-можно найти много таких и направлены они все в одном направлении. Именно поэтому у меня не возникло сомнений. Левее ее с одним конвертором — наверняка НТВшная — таких у нас тоже хватает. Если же у вас таких ориентиров нет, то дело хуже. Нужно определить южное направление и пытаться направлять антенну туда. Еще раз непременное условие-перед антенной ни в коем случае не должно быть никаких видимых преград в направлении спутника!!! Кроме всего прочего-в ситуации, когда антенна устанавливается под чьими-то балконами или козырьками-следите, чтобы потоки воды или снега с верхнего козырька не попадали прямиком на вашу антенну. Ничего хорошего для приема это не сулит.
