В апреле 1943 г. для постройки корпуса подлодки серии IXС/40 на верфи «Везер» фирмы «Дешимаг» требовалось 247500 рабочих часов, а для постройки и установки машин и механизмов – 167 500 рабочих часов. Для сравнения: на лучшей верфи рейха «Блом и Фосс» при постройке подлодки серии VIIС/41 эти данные соответственно составляли 150000 и 105000 рабочих часов.

К лету 1943 г. программа постройки подлодок серии IXС из-за очень суровой зимы 1941/42 гг. значительно отстала от установленного плана. Большое влияние оказали и массированные налёты союзной авиации в конце июля 1943 г., когда гражданское население Гамбурга понесло большие потери.

Германские субмарины Тип IXC крупным планом - pic_4.jpg

Здесь запечатлены два момента из жизни подводных лодок, которые были характерны для 47 подлодок серий IXС и IXС/40. Все они были потоплены уже в нервом боевом походе. На снимке вверху – спуск со стапеля подлодки U 175 в 5-м эллинге верфи «Везер» в Бремене 2 сентября 1941 г. Эта новая большая верфь в годы войны выпустила наряду со многими эсминцами и подлодками других типов 60 подлодок серий IXС и IXС/40. На заднем плане виден недостроенный тяжелый крейсер «Зейдлиц» и крейсеры Z 30 и Z 32.

Германские субмарины Тип IXC крупным планом - pic_5.jpg

На снимке внизу – подлодка U 189 во время атаки британским «Либерейтером» из 120 эскадрильи 23 апреля 1943 г. Видно, что бомба разорвалась рядом с корпусом. Во время другой атаки из-за прямого попадания бомб лодка получила серьёзные повреждения, была покинута экипажем и вскоре затонула. Пилот атаковавшего самолета сообщил о тонущей подлодке по радио конвою НХ 234, плывущему на удалении 32 миль от места инцидента. Однако из-за угрозы быть атакованными подлодками ни одно судно не пришло на помощь. В воде летчиками были замечены около 50 оставшихся в живых человек, но позже никто из экипажа не выжил. Благодаря этому снимку британская разведка впервые получила вид переоборудованной рубки (тип II) модифицированной подлодки серии IXС. Другие фотографии тонущей подлодки U 189 были отпечатны на пропагандистских листовках, сброшенных с самолетов над Германией летом 1943 г.

Германские субмарины Тип IXC крупным планом - pic_6.jpg

Носовая часть подлодки U 164 во время установки торпедных аппаратов, 2 апреля 1941 г.

Германские субмарины Тип IXC крупным планом - pic_7.jpg

Внешний вид U 194 в сухом доке верфи «Дешимаг» показывает элегантную форму хорошо обтекаемого корпуса подлодки, Бремен 7 январи 1943 г. S-образные обводные линии в передней части у крышек торпедных аппаратов снижают адмиралтейскую константу при быстром погружении и она составляет С=49,4. U 194 стали первой подлодкой, где отверстия гидрофонов были размещены не только в полукруге переднего руля глубины, но и на балконообразном выступе балластного киля. На фото они заметны белыми пунктирными пятнами. Такая установка гидрофонов стала применяться с конца 1943 г. на всех лодках IX серии.

Германские субмарины Тип IXC крупным планом - pic_8.jpg

На переднем плане заостренный нос подлодки U 158 (заводской номер И7 1000). Снимок сделан 21 июня 1941 г. незадолго перед спуском со стапели в 3-м эллинге верфи «Везер» в Бремене. Спереди между крышками торпедных аппаратов виден кожух стального литья, на котором устанавливался гидролокатор ближнего действия (такое устройство было установлено на лодках U 127 – U 845). Ниже видны приемные каналы прибора для измерения скоростного напора воды (для определения скорости лодки). По поводу юбилейной постройки лодка и эллинг украшены гирляндами из еловых веток.

Германские субмарины Тип IXC крупным планом - pic_9.jpg

Серьёзно повреждённая носовая часть 1167 в одном из боксов сухого дока в Лорьяне, октябрь 1941 г. В пробоине хорошо видны передние крышки торпедных аппаратов. В ночь на 28 сентября 1941 г. лодка прибыла на место встречи с подлодками U 68 и V111 в бухту Тарафаль полуострова Капвер. Здесь U 67 захватила врасплох всплывшую британскую подлодку «Clyde», которую обнаружила благодаря радиоперехвату, и атаковала. Английская лодка успела изменить курс и избежать немецких торпед, но была протаранена U 67, командир которой ориентировался на след выхлопных газов лодки противника. Из-за выхода из строя носовых торпедных аппаратов пришлось отменить боевой поход в Южную Атлантику и вернуться на базу.

Германские субмарины Тип IXC крупным планом - pic_10.jpg

U 67 в канале Кайзера Вильгельма по пути в Киль для испытаний, 29 января 1941 г. Как вторая подлодка серии IXС, она имела еще укороченный (позже отмененный) волнорез перед носовой 10,5- см пушкой, а также укороченное боковое леерное ограждение. Боковой волнорез появился на новых подлодках впервые в конце 1941 г. Спереди и сзади от рубки видны опорные мачты лебёдки для погрузки торпед внутрь лодки и переноса торпедных транспортных тележек.

Deschimag AG, Werk Bremen
Германские субмарины Тип IXC крупным планом - pic_11.jpg
Deutsche Werft AG Hamburg
Германские субмарины Тип IXC крупным планом - pic_12.jpg

Типы леерных ограждений подлодок серий IXС и IXС/40 при сдаче в эксплуатацию (отличались по числу стоек и длинной). Они изменялись многократно после 1942 г., чтобы обеспечить безопасность расчетов орудий при волнении моря. На некоторых подлодках леерное ограждение изменялось в процессе постройки при установке оборудования, так что оно отличалось в промежутке между спуском со стапеля и сдаче в эксплуатацию. Первые подлодки U 66-68 и U 125-127 получили дополнительное леерное ограждение для зенитных полуавтоматов калибра 3,7 см.

Германские субмарины Тип IXC крупным планом - pic_13.jpg_0

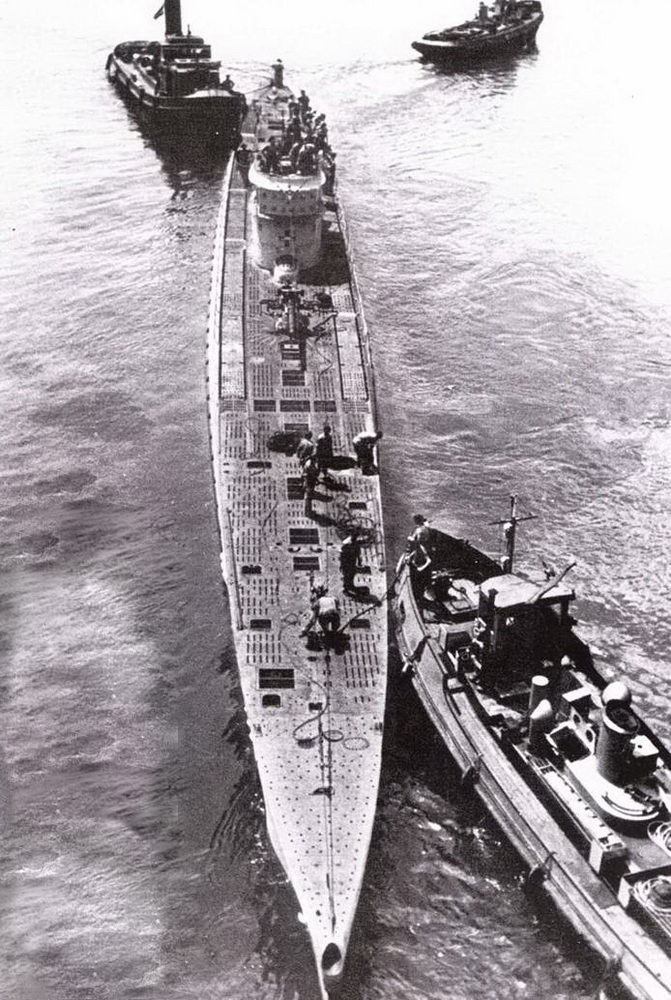

Вывод в море подлодки V 188 с помощью буксиров, закрепленных тросами за ахтерштевень, из Скорфф-бункера вЛорьяпе, 30 июня 1943 г. На фото хорошо видно расположение люков и покрытие верхней палубы. С мая 1943 г. подлодки серии IXС покидали базы обычным способом, буксировка проводилась по особому приказу или в случае выхода лодки в дальний поход, чтобы не тратить топливо из цистерн под верхней палубой. Из-за расширения района боевых действий до Индийского океана цистерны № 1-6 под верхней палубой были переделаны и их ёмкость была увеличена. U 188 вернулась в Бордо 19 июня 1944 г. после самого дальнего похода продолжительностью 163 дня, после того как она посетила японские базы Пинанг и Сингапур (Малайзия), где загрузилась стратегическим сырьём.

При этом погибло много рабочих с верфи, многие из них лишились крова. Хотя находящаяся за городом «Дойче Верфт» совершенно не пострадала от бомбежек, неявка 75% рабочих затянула постройку трёх подлодок до конца 1943 г. Первая из них была сдана за 14 дней в октябре 1943 г. Очередной мощный налет самолетов союзников на верфь «Везер» состоялся 9 октября 1943 г. Несмотря на серьезные разрушения некоторых корпусов и эллингов, работа по постройке новых подлодок была продолжена. Между тем немецкий подводный флот понёс серьёзные потери весной 1943 г. и была поставлена задача восстановить его мощь выпуском новейших типов подлодок, чтобы получить техническое превосходство над союзниками и их мощными морскими силами. Подлодка серии IXС была признана не отвечающей новым требованиям. Хотя в конце мая 1943 г. рассматривался вариант увеличения ежегодного выпуска 45 подлодок этой серии, однако уже 6 июля того же года программа строительства подводных лодок была существенно пересмотрена. Предпочтение было отдано новейшему типу подлодок серии XXI, которые предполагалось запустить в серию с ноября 1944 г. По этой причине уже 10 июля 1943 г. заказ на 21 подлодку серии IXС/40 был аннулирован. Приказом главнокомандующего кригсмарине от 15 августа 1943 г. постройка подводных лодок целиком сосредоточивалась на выпуске новейших подлодок серий XXI и XXIII, этим же приказом подлодки серии IXС снимались с серийного производства в 1944 г. Соответственно этому приказу на верфи поступило распоряжении об аннулировании прежних заказов на подлодки серии IXС. Последнюю подлодку U 891 этой серии планировали сдать 27 июня 1944 г. Однако растущие трудности с поставками промежуточной продукции и потери рабочей силы из-за массированных налётов авиации на начальных этапах постройки новейших подлодок серий XXI и XXIII, особенно на «Дойче Верфт», заставили вернуться к сдаче недостроенных подлодок серии IXС/40. Последняя подлодка этой серии U 899 была передана кригсмарине 4 августа 1944 г. 12 подлодок серии IXС/40 остались недостроенными.
