Маятник надо вовремя подталкивать. Ведь существует трение в подпятнике, сопротивление воздуха и другие помехи движению. И маятник, если его толкнуть только раз, быстро израсходует полученную энергию и остановится. Это случается, когда мы забываем завести часы.

ДОЗАТОР ЭНЕРГИИ

Снабжать энергией маятник должна пружина. Но если дать ей волю, она раскрутится мгновенно и сразу израсходует всю энергию. Чтобы этого не случилось, чтобы энергия ее расходовалась порциями, «по каплям», в часовом механизме устроен спуск, или ход.

Современный ход — анкерный. Анкерное устройство преобразует вращательные движения колес в колебания баланса. Оно подает энергию к маятнику порциями и в то же время ставит в зависимость от периода колебания маятника скорость вращения колесной системы и стрелок.

ВДОЛЬ КОНВЕЙЕРА

Мы опять идем вдоль ленты конвейера, наблюдаем, как постепенно обрастает платина деталями. А деталей в часовом механизме немало: в наручных часах «Победа», например, их 94.

Собран механизм завода часов. Платина двигается на конвейере дальше. Рабочий устанавливает барабан с заводной пружиной и центральное колесо. На следующем этапе монтируется анкерная вилка, затем проверяют сборку, «ладят ход» часов и проверяют равновесие баланса.

* * *

Юный техник, 1956 № 01 - _72.jpg

Простуженные в Арктике уши Верхоглядкина прогрели с помощью ультракоротких волн в заводской поликлинике.

* * *

Если вес баланса в диаметрально-противоположных точках неодинаков, часы будут ходить неточно. Внимательно следят работницы за ободом баланса, повешенного на концах оси на агатовых призмах.

Если баланс не останавливается в любом положении, значит он неуравновешен. В одном из чуть заметных винтиков, которыми усеян обод баланса, девушка высверливает лунку, осторожно снимает пылинку металла. Этого оказалось достаточно, чтобы баланс пришел в равновесие.

Полторы минуты истекло, конвейер задвигался. Надо скорее класть проверенную деталь на ленту.

ФИОЛЕТОВЫЕ ЧЕРТОЧКИ

Перед нами на конвейере прибор, похожий на радиоприемник. Из него непрерывно выползает бумажная лента с фиолетовыми черточками. Здесь в зависимости от веса баланса подбирается длина волоска. Надо подобрать волосок такой длины, чтобы часы делали точно пять ударов в секунду. Теперь с помощью пьезоэлектрического микрофона, соединенного с прибором, сделать это легко.

Микрофон преобразует механические колебания баланса в электрические сигналы. Они передаются на усилитель и приводят в действие молоточек записывающего устройства. Молоточек ударяет о барабан с намотанной на нем бумажной лентой и через копировальную бумагу ставит на ней фиолетовые черточки.

Барабан вращается с постоянной скоростью. Он делает пять оборотов в секунду. Если волосок подобран правильно, то и баланс делает точно пять ударов в секунду. Тогда черточки вытянутся на бумаге в прямую линию.

ТИК-ТАК, ТИК-ТАК..

Волосок подобран. Механизм поехал дальше, на смазку. После этого наступает самый решающий момент сборки часов: в механизм вставляют баланс с волоском, и часы «ожили». «Тик-так, тик-так», — слышим мы.

Часы сходят с конвейера.

Остается отрегулировать их ход. Затем на механизм надевают циферблат и стрелки и, наконец, вставляют в корпус.

Последняя проверка, и часы передают на контрольно-измерительную станцию.

Пора покидать завод и нам.

Глядя на бесконечную ленту конвейера, на слаженный, почти виртуозный труд работниц, мы невольно вспомнили сказ Лескова о замечательном мастере-самоучке Левше, подковавшем стальную блоху.

Месяцы, годы тратили одиночки-умельцы на создание таких механизмов, как часы. А теперь коллектив делает их за полторы минуты. Высокая культура производства требует от рабочего не только профессионального умения, но и знания математики, физики, химии, черчения. Вот почему на наших заводах с каждым годом растет число рабочих с десятилетним образованием.

* * *

Юный техник, 1956 № 01 - _73.jpg

Мастерская ЮТа

Юный техник, 1956 № 01 - _75.jpg

Материалы и детали

1. Трубка счетчика Гейгера — Мюллера одной из марок: «МС11», «МС4», «МС7».

2. Три электрические батареи сухие, галетного типа, марка «ГБ-300-0,1».

3. Телефонные наушники сопротивлением не менее 4 000 ом.

4. Электрический конденсатор емкостью 0,01 микрофарады. на 600 вольт.

5. Выключатель типа «тумблер» или «джек».

6. Материал (жесть, фанера или листовой алюминий толщиной 0,5 мм, по размеру футляра).

7. Проволочная сетка (по размеру активной части счетной трубки).

8. Эбонит, текстолит или бакелит листовой.

9. Крепежные детали: уголки, винты и гайки.

10. Электрические провода в хлорвиниловой изоляции 0,5–0,8 мм.

11. Ремень для футляра и ручка к нему.

Юный техник, 1956 № 01 - _76.jpg

— Я пойду делать радиометр

Юный техник, 1956 № 01 - _74.jpg

Общий вид готового прибора

Технологическая карта (что и как надо сделать)

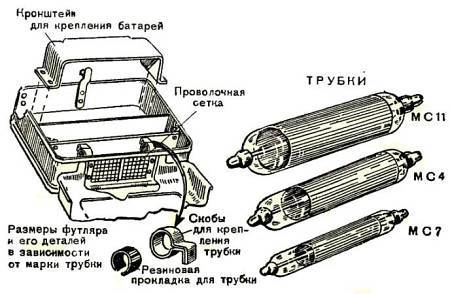

Из фанеры, листового алюминия или другого подходящего материала сделайте футляр с крышкой, укрепив ее шарнирами на основании футляра.

Отверстия основания футляра заделайте металлической сеткой, укрепив ее с помощью винтов и гаек.

Просверлите в корпусе два отверстия для гнезда вилки телефона.

В корпусе просверлите отверстие и укрепите в нем выключатель.

Произведите электрический монтаж по принципиальной схеме, применив для включения трубки металлические хомутики (можно сделать из жести) с припаянными к ним проводами.

Эти провода удобно укрепить посредством контактных винтов.

Для крепления трубки Гейгера — Мюллера изготовьте металлические скобы. Привинтите скобки к изоляционной панели. Не забудьте между трубкой и скобами проложить резиновые прокладки. Укрепите изоляционную панель с установленной на ней трубкой в корпусе футляра с помощью угольников, винтов и гаек.

Установите в корпусе футляра три электрические батареи и укрепите их с помощью кронштейна винтами и гайками к дну корпуса.

При соединении концов батарей ГБ-300-0,1 необходима осторожность, так как каждая батарея имеет напряжение 300 вольт.

Целесообразно на места соединения концов надеть резиновые трубочки.

Юный техник, 1956 № 01 - _77.jpg_0
Юный техник, 1956 № 01 - _78.jpg
Юный техник, 1956 № 01 - _79.jpg

Аппарат готов. Попробуйте теперь замкнуть выключатель питания. В телефонных наушниках вы услышите звуки, подобные щелчкам. Они вызываются космическими лучами, идущими к нам на Землю из просторов вселенной. Частота щелчков небольшая — 10–70 в минуту. В районе урановых месторождений в телефонных наушниках частота щелчков возрастет до 200 и больше в минуту. По частоте звуковых сигналов можно судить об интенсивности радиоактивного излучения месторождения.

Юный техник, 1956 № 01 - _80.jpg
