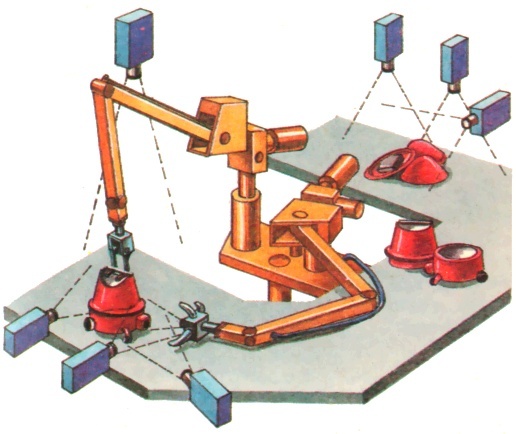

Гибкая система сборочных роботов с двумя руками и оптическими сенсорами.
В бункере находятся несортированные детали. Сначала они должны пройти через отсекающую станцию, поскольку оптический сенсор в состоянии зафиксировать лишь отдельно лежащие детали. Затем детали попадают на конвейер и для лучшего распознавания освещаются. Определенные признаки, такие, как величина и форма, распознаются с помощью сенсора приблизительно за 500 мс. Фотоматрица с самозондированием (смонтированные в виде растров светочувствительные элементы) преобразовывает оптическую информацию в виде изображения в соответствующие электрические сигналы. На основе информации сенсора через управление робота с одной грейферной рукой можно соответствующим образом располагать детали и в упорядоченном виде подавать их к накопителю или на дальнейшую обработку.

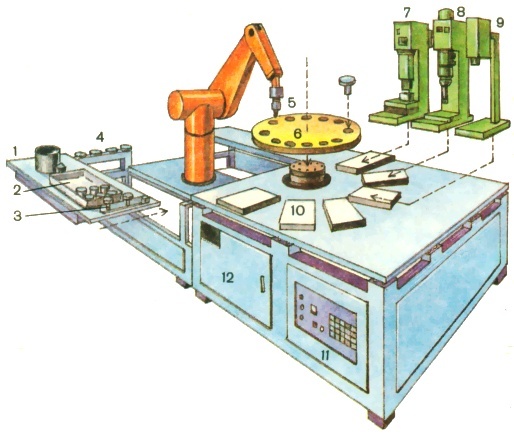

Программируемая система сборки, при которой взаимозаменяемые монтажные станции соединены с промышленным роботом, оснащенного сменными грейферами.
1 — сменная плита, 2 — подготовка деталей, 3 — грейферный магазин, 4 — опора плиты, 5 — модульная тактильная система грейферов и сенсоров, 6 — подставка для заготовок, 7 — настольный пресс, 8 — винтоверт, 9 — телекамера, 10 — взаимозаменяемые плиты для монтажных станций, 11 — управление роботом, 12 — шкаф с магнитными клапанами, система наблюдения.

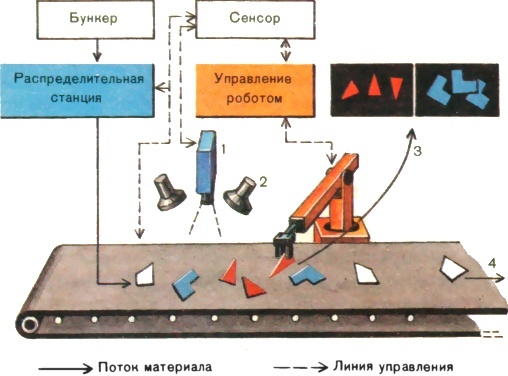

Сортировка с помощью промышленного робота. 1 — телевизионная камера, 2 — источник освещения, 3 — магазины, 4 — дальнейшая обработка.
Гибкая автоматизация
В тех областях, где производственные процессы протекают непрерывно, как, например, в химической промышленности, в массовом и крупносерийном производстве в металлообрабатывающей промышленности, достигнута уже относительно высокая степень автоматизации установок. Нет еще, однако, полной автоматизации мелко- и среднесерийного производства. Было необходимо разработать такую систему, которая бы гибко реагировала на изменение условий и задач производства.
Первые системы такого вида предназначались для обработки деталей с включением последующих процессов, таких, как очистка, крашение, нанесение антикоррозионного покрытия и т. п. Станки с числовым управлением открыли в этой области благоприятные возможности. Они могут в заданной последовательности без вмешательства человека обрабатывать числовую информацию о пройденном пути и о включениях, которые необходимо выполнить. На носителях информации (перфоленте или магнитной ленте) фиксируется программа, указывающая в системе координат ту позицию, которую инструмент должен занять по отношению к заготовке. Она описывает отдельные точки или траектории.
Для последующих систем было типичным интегрирование счетчика. Этот счетчик координировал и оптимизировал взаимодействие обрабатывающего станка и робота.
На станке с числовым программным управлением свободно программируемая вычислительная машина, соответственно микропроцессор, перенимает существенные задачи обычной единицы управления, которые могут свободно сводиться в этом случае к процессу позиционирования (опрос величин измерений, сравнение истинных величин, выдача величин управления). Вычислительная машина обеспечивает станок числовыми программами и берет на себя частичные функции по их обработке, например определение значений координат для управляемых осей, расчет поправки инструмента и т. п.
Станки с числовым управлением были скомбинированы с вычислительной машиной для управления производственным процессом. Здесь мы можем говорить о прямом компьютерном управлении, причем станки состыкованы напрямую с помощью кабеля с вычислительной машиной и подчинены ей, в результате чего возникает управление несколькими станками или групповое управление. Вычислительная машина для управления производственным процессом снабжает станки с ЧУ программами деталей. Данные с помощью электрических и оптоэлектронных передаточных устройств передаются на числовое управление станков. Традиционная перфолента в качестве носителя данных не нужна. Вычислительная машина служит одновременно запоминающим устройством и распределителем. Этот способ позволяет также производить корректуры программы.
Высокая степень гибкой автоматизации достигается в том случае, если на предприятии с прямым компьютерным управлением вычислительная машина осуществляет управление обрабатывающими станками, устройствами складирования и транспортировки по оптимизированному по участкам производственному плану.
Станки с ЧПУ, с прямым компьютерным управлением, находят быстрое распространение. Например, если до внедрения этих вычислительных машин технологически возможная загрузка традиционных производственных систем составляла лишь около 50 %, то сейчас достигается почти предельная технологически возможная загрузка. Они обеспечивают большее число работ по обработке, отдельные циклы обработки выпадают или же могут быть объединены; процессы оснащения упрощаются или полностью выпадают, смена инструмента и заготовок происходит автоматически.
Другое преимущество — более высокая производительность станков, более интенсивная загрузка, большая гибкость, ускоренное прохождение заготовок, экономия материала и производственных помещений, значительное улучшение качества, а также снижение затрат на технику управления.
Промышленные роботы, обрабатывающие или перерабатывающие станки, вспомогательное монтажное оборудование, накопительные, транспортные устройства, устройства управления и другие соединяются в виде самых различных комбинаций в более крупные единицы гибкой автоматизации. При этом производственные и монтажные ячейки все в большей степени выступают в качестве основных элементов гибких автоматических производственных систем.
Наряду с этими ячейками в рамках рационализации оправдали себя обрабатывающие центры с числовым управлением (см. рис.) и интегрированные предметно-специализированные производственные участки (ИПСУ).

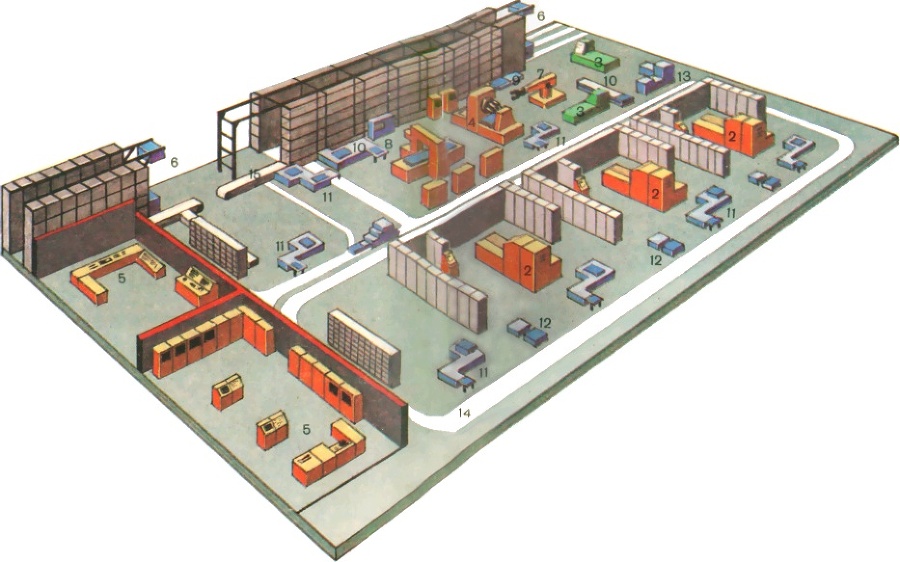

Гибкая система производства.
1 — фрезеровочный центр, 2 — секции изготовления, 3 — измерительное устройство, 4 — токарный центр, 5 — блок управления с вычислительными устройствами, 6 — шкаф управления, 7 — промышленный робот, 8 — микропроцессорное управление для транспортных устройств, 9 — передающее устройство, 10 — поворотная станция, 11 — станция замены поддонов, 12 — накопитель поддонов с рабочим инструментом, 13 — станция очистки, 14 — лента транспортного устройства, 15 — ролльганг.
Под обрабатывающим центром с числовым управлением понимают обрабатывающий или перерабатывающий станок с числовым управлением, который объединяет в себе функции нескольких обрабатывающих участков и делает возможным практически полную обработку сложных заготовок в одном зажиме. Обрабатывающий центр автоматически сменяет инструмент и заготовку.
Под интегрированным участком производства понимают предметно-специализированное производство похожих в технологическом отношении групп деталей с помощью механизированных или автоматизированных процессов обработки, транспортировки, складирования, перевалки, а также процессов управления производством. Участвующие в процессе производственные устройства не соединены напрямую. Поток заготовок оканчивается перед станком.
Автоматизированная система производства является гибко функционирующим комплексом станков с числовым управлением для обработки и переработки, устройств для транспортировки, складирования и накопления, которые управляются вычислительной машиной. Рабочая сила требуется зачастую лишь для контроля, технического ухода и ремонта.
