Крайне необходима тяга для удаления газов и дыма от горелок. Под тягой следует сделать местное освещение от лампы накаливания с резким светом (не люминесцентную) мощностью около сотни ватт, желательно с пониженным напряжением питания.

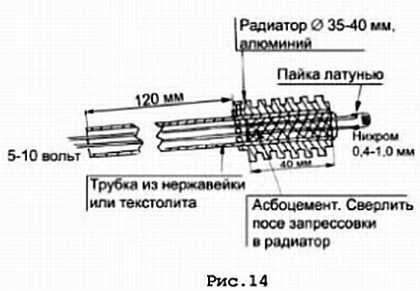

Для резки стекла и зажигания горелок нужно иметь накалённую нихромовую спираль из проволоки диаметром около миллиметра. Её следует укрепить на ручке и присоединить к шестивольтовому трансформатору гибким проводом (рис. 14).

Стыки спирали и токоподводов следует обязательно пропаять латунью на горелке. Накал спирали следует подобрать таким, чтобы она не прилипала к стеклу и не повреждала его поверхности.

На отдельном столе следует иметь небольшую радиолабораторию, так как обязательно приходится работать и с радио и с силовой электроникой.

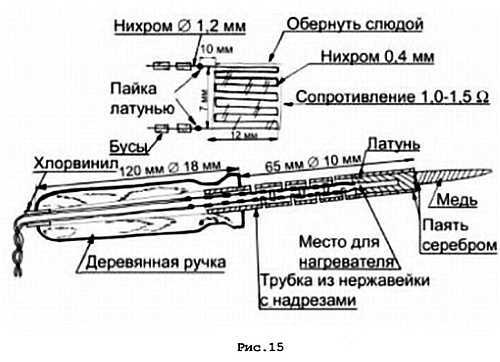

Блоки питания ламп и устройства для работы лучше делать (или, по крайней мере, конструировать) самому, так как никто, кроме Тебя не знает как их лучше сделать, это во-первых, а во-вторых, надо и отдохнуть от основной работы. Очень желательно для пайки радиоустройств и прочей электроники применять самодельный паяльник с низким напряжений питания. С ним намного удобнее паять всякую мелочь. Его устройство приведено на рисунке (см. рис. 15). Для изготовления такого паяльника вполне достаточно обычного оборудования. Очень крупные детали и толстые провода при пайке можно аккуратно подогревать микрогорелкой на гремучем газе.

На этом же столе можно поместить пост откачки, но оборудование тогда приходится менять по ходу работы. Для работы с лампами высоковольтный трансформатор напряжением около 5000 вольт и с током до 0,3 ампер следует включить через подходящий автотрансформатор (ЛATP) и поместить рядом со столом. В первичную обмотку высоковольтного трансформатора следует включить подходящий дроссель (например, от лампы ДРЛ-400), чтобы ток короткого замыкания вторичной обмотки не превышал максимально допустимого для обмотки (около 500 мА). и весь источник питания имел «мягкую» внешнюю вольтамперную характеристику.

Очень хорошо иметь два дросселя и включать их параллельно, последовательно или только один, меняя максимальный ток. Это желательно потому, что характеристики ламп в процессе откачки и тренировки могут меняться в очень широких пределах. Совершенно не мешает иметь максимальную гибкость в быстром конструировании таких быстро сборных блоков питания, поэтому следует позаботится о приобретении нескольких трансформаторов, мощных выпрямительных столбиков типа КЦ—1007, резисторов и высоковольтных конденсаторов. Соединять их проще всего при помощи штырьков от разъёмов.

Вторичную обмотку высоковольтного трансформатора ни в коем случае не следует заземлять! Это позволит избежать опасного поражения током при прикосновении ко второму концу обмотки.

Если будут применятся умножители напряжения (например, удвоители или учетверители), то следует позаботится о том чтобы выводы каждого конденсатора были закорочены подходящими резисторами. Их отсутствие неизбежно приведёт к поражению работающего высоким напряжением. Мало не покажется!

Стол и окружающие предметы должны быть из непроводящего материала, например, сухого дерева. В пределах досягаемости не должно быть заземлённых предметов. Работать с высоким напряжением нужно всегда одной рукой.

Никогда не следует забывать, что работаешь с опасным напряжением. Человек, ожидающий электрического удара, имеет гораздо больше шансов остаться в живых при поражении током.

Под столом для откачки ламп следует поместить вакуумный насос. Насос типа РВН-20 вполне достаточен для большинства работ. Автор работает с насосом, дающим меньший вакуум, что, правда, создаёт некоторые неудобства. Разумеется, лучше иметь менее шумный и дающий лучший вакуум роторный насос современного типа без шкивов и ремней и к нему, например, диффузионный.

На столе должен стоять ртутный манометр для контроля давления наполняющего газа до 100 мм рт. ст. Как его сделать, описано в книге Брауэра. Мы заметим только следующее:

Ртуть представляет собой очень тяжёлую и мало вязкую жидкость. Сжимаемость её тоже мала, поэтому, при её быстром течении могут возникнуть очень опасные для стеклянных трубок гидроудары. Для защиты манометра от разбивания ртутью при аварийном прорыве воздуха в систему, на вход манометра следует впаять пластинку из пористого фарфора, а перед измерительным коленом сделать сужение трубки. Это несколько замедляет измерения давления в системе, но позволяет в некоторой мере обезопасить манометр от разрушения. Весь манометр удобно поместить в футляр из оргстекла для сбора ртути при его разрушении.

Манометр (вакуумметр) от нуля до одной атмосферы произвольной точности тоже должен быть в лаборатории. Он предназначен для заправки расходных ёмкостей для газа и наполнения приборов типа импульсных ламп и разрядников. Специального манометра среднего и высокого вакуума, типа термопарного или ионизационного можно не ставить. Контроль давлений ниже одного миллиметра ртутного столба вполне можно вести по виду разряда, а наполнение до очень низких давлений обычно не применяется и особая точность здесь не нужна. (Разумеется, при необходимости такой манометр к установке можно добавить).

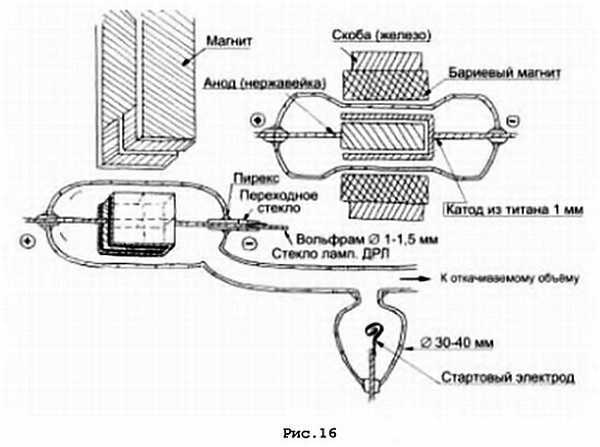

Нужно также изготовить небольшой стеклянный (с одной-четырьмя ячейками) титановый магниторазрядный насос типа вакуумметра Пенинга (см. рис. 16). Он может применятся для откачки «чистых» систем типа сосудов Дюара и вакуумных рубашек высокочастотных ламп. Для откачки систем, имеющих много «грязи», он не пригоден. Такой насос, сам по себе, после калибровки может служить и манометром. По току его разряда можно определять давление в системе.

При небольших размерах и чистой, прогретой системе предварительная откачка роторным насосом до давления 10^-2 мм рт. ст. вполне достаточна для его запуска.

Если возникают трудности с запуском, то к этому насосу следует допаять короткую разрядную трубку достаточного диаметра (30–40 мм) с небольшим титановым катодом в виде отрезка проволоки или полоски. Этот электрод после отпайки от масляного насоса следует нагреть током разряда докрасна. Быстрое катодное распыление такого электрода происходит при гораздо больших давлениях, чем катода в магнито-разрядном насосе. После того, как разряд с этого электрода станет невозможен из-за падения давления, можно будет запустить основной насос.

Очень интересно то, что такое простое решение для устойчивого запуска титанового насоса с низкого вакуума автором нигде в литературе не было замечено. Все жалуются на плохой запуск при низком вакууме, на перегрев электродов насоса, пробуют охлаждать электроды водой, а сделать небольшой специальный сменный электрод, который можно было бы нагревать током разряда до температуры самоочистки титана от окислов и быстрого распыления за счёт пониженной плотности газа вблизи нагретого электрода — никому в голову не приходит.

При изготовлении такого «стартового» насоса главная тонкость состоит в применении для его оболочки стеклянной трубки достаточно большого диаметра, иначе разряд с него погаснет ещё при низком вакууме за счёт ограничения прикатодных частей разряда.

Корпус магнито-разрядного насоса следует делать из пирекса, а при необходимости откачивать системы, изготовленные из других стёкол — припаивать его через переходные стёкла или присоединять через шлиф малого диаметра, склеенного минимальным количеством смеси канифоли с пчелиным воском 2:1. Сильно загрязнённый распылённым титаном насос можно протравить десятипроцентным раствором азотной кислоты с добавкой нескольких процентов плавиковой, затем промыть дистиллятом. Органику из насоса и всей системы можно удалить отжигом в печи при 400°-500°^Л в воздушной атмосфере. При предварительной откачке роторным насосом, всю чистую часть системы следует прогреть горелкой для удаления основного количества загрязнений со стенок.
