Канальный уровень может предоставлять различные сервисы. Их набор может быть разным в разных протоколах. Обычно возможны следующие варианты, которые мы рассмотрим далее по очереди.

1.    Сервис без подтверждений, без установки соединения.

2.    Сервис с подтверждениями, без установки соединения.

3.    Сервис с подтверждениями, ориентированный на соединение.

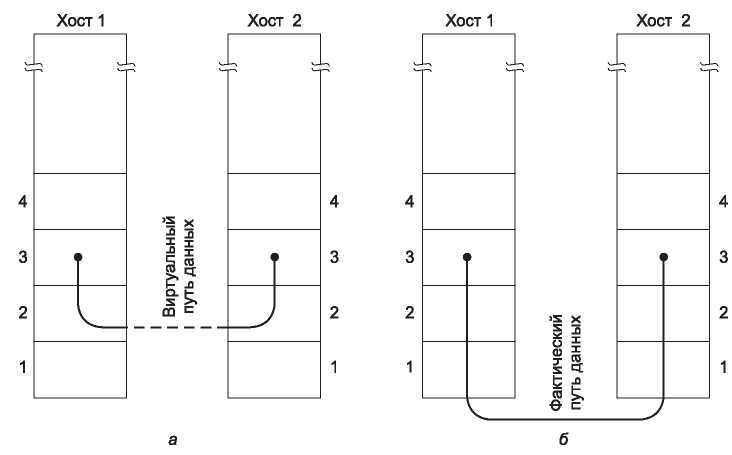

Рис. 3.2. Виртуальное соединение (а); реальное соединение (б)

Сервис без подтверждений и без установки соединения заключается в том, что передающая машина посылает независимые кадры принимающей машине, и принимающая машина не посылает подтверждений о приеме кадров. Хороший пример канального уровня, предоставляющего сервис такого класса, — Ethernet. Никакие соединения заранее не устанавливаются и не разрывается после передачи кадров. Если какой-либо кадр теряется из-за шума в линии, то на канальном уровне не предпринимается никаких попыток восстановить его. Данный класс сервисов приемлем при очень низком уровне ошибок. В этом случае вопросы, связанные с восстановлением потерянных при передаче данных, могут быть оставлены верхним уровням. Он также применяется в линиях связи реального времени, таких как передача речи, в которых лучше получить искаженные данные, чем получить их с большой задержкой.

Следующим шагом в сторону повышения надежности является сервис с подтверждениями, без установки соединения. При его использовании соединение также не устанавливается, но получение каждого кадра подтверждается. Таким образом, отправитель знает, дошел ли кадр до пункта назначения в целости или потерялся. Если в течение установленного интервала времени подтверждения не поступает, кадр посылается снова. Такой сервис полезен в случае использования каналов с большой вероятностью ошибок, например, в беспроводных системах. Среди сервисов такого класса можно назвать, например, 802.11 (WiFi).

Вероятно следует отметить, что предоставление подтверждений является скорее оптимизацией, чем требованием. Сетевой уровень всегда может послать пакет и ожидать подтверждения его доставки удаленной машине. Если за установленный период времени подтверждение не будет получено отправителем, сообщение может быть выслано еще раз. Проблема при использовании данной стратегии заключается в том, что она зачастую оказывается неэффективной. Кадры обычно имеют жесткое ограничение максимальной длины, связанное с аппаратными требованиями, а также существует определенная задержка доставки. На сетевом уровне эти параметры неизвестны. Сетевой уровень может разбивать сообщения, скажем, на 10 кадров. В среднем, два из них потеряются по дороге. Передача сообщения таким методом может занять очень много времени. Если подтверждать получение отдельных кадров, то ошибки можно будет исправлять напрямую и гораздо быстрее. В таких надежных каналах, как, например, оптоволоконный кабель, накладные расходы на подтверждения на канальном уровне только снизят пропускную способность канала, однако для беспроводной связи (ненадежной по своей природе) такие расходы окупятся и уменьшат время передачи длинных сообщений.

Наиболее сложным сервисом, который может предоставлять канальный уровень, является ориентированный на соединение сервис с подтверждениями. При использовании данного метода источник и приемник, прежде чем передать друг другу данные, устанавливают соединение. Каждый посылаемый кадр нумеруется, а канальный уровень гарантирует, что каждый посланный кадр действительно принят на другой стороне канала связи. Кроме того, гарантируется, что каждый кадр был принят всего один раз и что все кадры были получены в правильном порядке. Таким образом, ориентированный на соединение сервис предоставляет процессам сетевого уровня эквивалент надежного потока битов. Он подходит для длинных ненадежных связей, таких как спутниковый канал или междугородное телефонное соединение. В службе без установления соединения возможно, что при потере подтверждения один и тот же кадр будет послан несколько раз и, следовательно, несколько раз получен. Это лишняя нагрузка на канал и неразумное расходование полосы пропускания.

При использовании ориентированного на соединение сервиса передача данных состоит из трех различных фаз. В первой фазе устанавливается соединение, при этом обе стороны инициализируют переменные и счетчики, необходимые для слежения за тем, какие кадры уже приняты, а какие — еще нет. Во второй фазе передаются кадры данных. Наконец, в третьей фазе соединение разрывается, и при этом освобождаются все переменные, буферы и прочие ресурсы, использовавшиеся во время соединения.

3.1.2. Формирование кадра

Для обслуживания сетевого уровня канальный уровень должен использовать сервисы, предоставляемые ему физическим уровнем. Физический уровень принимает необработанный поток битов и пытается передать его по назначению. Если канал зашумлен, как обычно бывает с беспроводными и большинством проводных соединений, то на физическом уровне добавляются избыточные сигналы, чтобы снизить количество ошибок до допустимого уровня. Однако поток битов, получаемый на уровне передачи данных, не застрахован от ошибок. У некоторых битов могут быть другие значения, количество принятых бит может быть меньше, равно или больше числа переданных бит. Канальный уровень должен обнаружить ошибки и, если нужно, исправить их.

Обычно канальный уровень разбивает поток битов на отдельные кадры и вычисляет для каждого кадра короткий маркер, называемый контрольной суммой. Контрольная сумма добавляется в кадр перед тем, как он пересылается дальше. (Алгоритмы подсчета контрольных сумм будут обсуждаться ниже в этой главе.) Когда кадр прибывает в пункт назначения, его контрольная сумма подсчитывается снова. Если она отличается от содержащейся в кадре, то канальный уровень понимает, что при передаче кадра произошла ошибка, и принимает меры (например, игнорирует испорченный кадр и посылает передающей машине сообщение об ошибке).

Разбиение потока битов на отдельные кадры представляет собой более сложную задачу, чем это может показаться на первый взгляд. В хорошей системе приемник с легкостью находит отметки начала новых кадров, минимально нагружая полосу пропускания. Мы рассмотрим четыре метода маркировки границ кадров.

1.    Подсчет количества байтов.

2.    Использование сигнальных байтов с символьным заполнением.

3.    Использование сигнальных битов с битовым заполнением.

4.    Использование запрещенных сигналов физического уровня.

Первый метод формирования кадров использует поле в заголовке для указания количества байтов в кадре. Когда канальный уровень на принимающем компьютере видит это поле, он узнает, сколько байтов последует, и таким образом определяет, где находится конец кадра. Этот прием проиллюстрирован на рис. 3.3, а для четырех небольших кадров размером 5, 5, 8 и 8 байтов соответственно.

Недостаток такой системы в том, что при передаче может быть искажен сам счетчик. Например, если размер второго кадра из числа 5 станет из-за ошибки в единственном бите числом 7, как показано на рис. 3.3, б, то принимающая машина потеряет синхронизацию и не сможет правильно обнаружить начало следующего кадра. Даже если контрольная сумма не совпадет (скорее всего) и принимающий компьютер поймет, что кадр принят неверно, то он все равно не сможет определить, где начало следующего кадра. Запрашивать повторную передачу кадра также бесполезно, поскольку принимающий компьютер не знает, сколько байтов нужно пропустить до начала повторной передачи. По этой причине метод подсчета байтов отдельно от других теперь практически не применяется.

Второй метод формирования кадров решает проблему восстановления синхронизации после сбоя при помощи маркировки начала и конца каждого кадра специальными байтами. Зачастую в качестве разделителя используется один и тот же байт, называемый флаговым. Он устанавливается в начале и в конце кадра. Этот байт помечен на рис. 3.4, а как FLAG. Два соседних флаговых байта говорят о том, что кончился один кадр и начался другой. Таким образом, если приемник теряет синхронизацию, ему необходимо просто найти два флаговых байта, с помощью которых он распознает конец текущего кадра и начало следующего.
