рис. 68, 9, а

Настройку контура производят подбором числа витков L₁ и емкости С₂, а окончательную подстройку — конденсатором С₃. Если в контуре имеется сердечник, то можно обойтись и без подстроечного конденсатора. Чтобы хоть приближенно можно было судить о необходимой емкости С₂, удобно вместо него временно подключить обычный конденсатор переменной емкости. После того как вы добьетесь резонанса, по положению ротора (подвижные пластины) можно будет ориентировочно определить необходимую емкость конденсатора С₂. Напоминаем, что увеличение емкости, так же, как и увеличение индуктивности, снижает резонансную частоту контура (удлиняет волну).

При недостаточно сильном сигнале местной станции можно собрать приемник с усилителем высокой частоты (рис. 68, 9, б). Улучшение избирательности и чувствительности такого приемника легко получить с помощью положительной обратной связи. Катушка обратной связи L₂ содержит 5—25 витков любого провода и расположена рядом с контурной катушкой. При налаживании следует менять местами концы катушки L₂ и подбирать величину сопротивления R₃, добиваясь наибольшей громкости и устойчивой работы каскада. Для повышения устойчивости наряду с положительной обратной связью введена еще и отрицательная за счет сопротивления R₄.

рис. 68, 9, б

Уделив внимание входным цепям радиоузла, посмотрим теперь, каковы особенности его выходных цепей.

Очень часто выходной каскад усилителя радиоузла работает на два вида нагрузки: на линию, к которой подключены абонентские громкоговорители, и на линию, к которой подключен мощный рупорный громкоговоритель или звуковая колонка (рис. 68, 10, а). В связи с этим в выходном трансформаторе имеются, как минимум, две вторичные обмотки, которые дают два разных по величине напряжения: 30 в (для некоторых типов абонентских громкоговорителей 15 в), и 120 в (240 в). Если рупорный громкоговоритель предполагается установить на небольшом расстоянии, скажем, не более 10–15 м, — то его можно питать напряжением 30 в и, таким образом, ограничиться выходным трансформатором с одной обмоткой.

рис. 68, 10, а

Все абонентские громкоговорители подключаются к линии параллельно, подобно тому, как подключаются потребители (лампочки, плитки, холодильники и т. п.) к электросети. При таком подключении каждый из потребителей может стать источником аварии на всей линии. Стоит, например, произойти короткому замыканию в одном из громкоговорителей, как сразу же замолчат все его «коллеги», так как вся линия окажется замкнутой накоротко. Чтобы предотвратить такую неприятность, в электросетях широко пользуются плавкими предохранителями. Как только произойдет короткое замыкание (в патроне лампочки или в проводе утюга), немедленно сгорит предохранитель на щитке электросчетчика или даже в одной из штепсельных розеток, и поврежденный (короткозамкнутый) участок отключится от общей линии.

В радиотрансляционных сетях предохранители применяют только для больших групп громкоговорителей или для сравнительно мощных потребителей (рупор). Отдельные абонентские громкоговорители снабжают ограничительными сопротивлениями (рис. 68, 10, г, д).

рис. 68, 10, г, д

В этом случае при коротком замыкании в цепи самого громкоговорителя линия уже не будет замкнута, так как между ее проводами окажутся включенными ограничительные сопротивления. Внутри помещения провода абонентской линии прокладывают на большой высоте (под потолком) и непосредственно возле проводов линии устанавливают коробочку с ограничительными сопротивлениями. Обычно в каждый провод включают сопротивление R_ог около 70 ом. На линиях школьного радиоузла в виде исключения ограничитель можно и не ставить, рассчитывая на то, что все радиоточки расположены поблизости и любое повреждение можно сравнительно быстро найти и устранить. Правда, по «закону бутерброда» (бутерброд падает на пол всегда маслом вниз!) повреждение может произойти во время самой интересной, самой важной передачи. И вот тут-то вы пожалеете о том, что в свое время поленились поставить ограничительные коробки.

Весьма удобно, когда абонентские громкоговорители разбиты на сравнительно небольшие группы. Так, например, целесообразно сгруппировать громкоговорители, расположенные на одном этаже школьного здания (рис. 68, 10, б).

рис. 68, 10, б

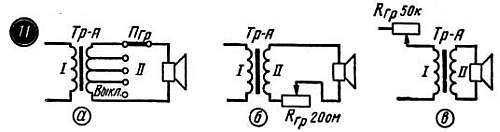

Это позволит в случае необходимости целиком отключать ту или иную группу. Кроме того, конечно, в каждом громкоговорителе должны быть предусмотрены возможность отключения от линии (штепсельная розетка) и регулировка громкости (рис. 68, 11). Вместо обычной штепсельной розетки можно применить простейший выключатель, вмонтированный в корпус громкоговорителя. Некоторые типы регуляторов громкости одновременно являются и выключателями (рис. 68, 11, а).

рис. 68, 11

Работу усилителя проще всего контролировать с помощью обычного громкоговорителя, установленного в помещении радиоузла. Если в выходном трансформаторе имеется низковольтная обмотка, то непосредственно к ней можно подключить звуковую катушку громкоговорителя. Можно использовать и трансляционный громкоговоритель с выходным трансформатором, подключив его к общей абонентской линии.

Когда ведется передача с микрофона и он установлен в самом помещении радиоузла, то пользоваться контрольным громкоговорителем уже нельзя (рис. 69).

Рис. 69. Звуковые волны, попадая из громкоговорителя в микрофон, создают акустическую обратную связь — связь выходных цепей усилителя с входными через воздушную среду. При сильной акустической связи возникает самовозбуждение звуковоспроизводящей системы.

Созданные им мощные звуковые колебания попадут в микрофон и, усилившись, вновь пойдут на громкоговоритель. Так возникнет обратная связь громкоговоритель — микрофон. На какой-то частоте эта связь наверняка окажется положительной, и вся система возбудится (проще говоря, «завоет») — радиоузел превратится в генератор. Вот почему при работе с микрофонами контроль следует вести только с помощью головных телефонов-наушников.

Очень удобно контролировать работу радиоузла с помощью какого-либо оптического индикатора. Это может быть стрелочный прибор, например миллиамперметр постоянного тока с выпрямителем (рис. 68, 12, а) из любых полупроводниковых диодов. Такой индикатор можно подключить ко вторичной, а через конденсатор и к первичной обмотке выходного трансформатора. При этом сопротивление R^*_д подбирается с таким расчетом, чтобы при нормальной громкости стрелка совершала колебания на среднем участке шкалы. Чтобы ослабить рывки стрелки, можно зашунтировать прибор конденсатором емкостью в несколько десятков тысяч пикофарад.
