И наконец, последние две детали детекторного радиоприемника. Это — телефоны (наушники), которые должны быть чувствительными и высокоомными, т. е. иметь собственное сопротивление не менее нескольких тысяч ом (килоом), и блокировочный конденсатор С2. Он имеет малое сопротивление для токов высокой частоты и позволяет этим токам поступать непосредственно к детектору. В то же время его сопротивление для токов звуковой частоты велико, и эти токи проходят через катушки телефонов. Приемник будет работать и без блокировочного конденсатора, но заметно тише.
Ну вот, мы и познакомились со схемой вечно молодого дедушки радиоприемной техники — детекторного радиоприемника. О конструкциях говорить не будем — их предложено столько, что можно из их описаний составить целую книгу.
Между прочим, мы убедились, что детекторный приемник не так уж прост, как это могло показаться сначала. В нем, например, для получения громкого приема должны выполняться условия согласования антенны с контуром, а контура с детектором, к которому подключены наушники. На практике оптимального согласования добиваются по максимальной громкости приема.
Но вернемся к истории. Что же могли слышать первые радисты, настроив детекторный приемник на частоту искрового передатчика?

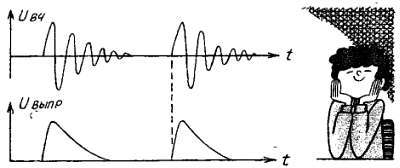

Вот осциллограмма его колебаний (осциллограмма — слово современное, а в описываемое время и осциллографов-то еще не было!).
Прием сигналов искрового передатчика.
Если всплески колебаний, соответствующие искровым разрядам, происходят со звуковой частотой, то после выпрямления колебаний детектором получается импульсный звуковой сигнал. Если же передатчик дуговой, то при настройке на его частоту слышны сильный шум или шипение. Вот и все. Но уже в то время начали задумываться о передаче по радио речевых звуковых сигналов. Ведь это уже делалось по проводам. Телефоны А. Белла и Т. Эдисона успешно функционировали во многих городах мира. Как перенести звуковой сигнал на высокую радиочастоту? Вы уже знаете, как это делается: путем амплитудной модуляции. Но прежде надо получить несущее радиочастотное колебание! Это стало возможным с изобретением радиоламп. Экспериментальный вакуумный диод изготовил еще Эдисон — он ввел в изобретенную им же лампочку накаливания второй электрод — анод. Но практического применения диоду Эдисон не нашел. Это сделал в 1904 году другой изобретатель Дж. Флеминг. Вакуумные диоды могли использоваться для детектирования высокочастотных колебаний наряду с кристаллическими. В 1907 году Ли де Форест ввел в вакуумный диод третий электрод — сетку. Теперь радиоинженеры получили новый эффективный прибор для усиления колебаний — радиолампу. Ну а где усиление, там и генерация. Любой начинающий радиолюбитель вам подтвердит: часто делаешь усилитель, а получается генератор! Виноваты вредные (как говорят, паразитные) наводки сигнала с выхода усилителя на его вход.
Генератор, вырабатывающий колебания самостоятельно, называют автогенератором. Любой, даже самый сверхсовременный автогенератор содержит два основных элемента, соединенные в кольцо: усилитель и колебательную систему. Первым служит радиолампа или транзистор, вторым колебательный контур или кварцевый кристалл. В колебательной системе всегда существуют потери энергии. Если их не восполнять, колебания будут затухающими, как в искровом передатчике. Но часть энергии колебаний усиливается и снова поступает в колебательную систему через цепь положительной обратной связи, восполняя потери. Когда неопытный радиолюбитель делал усилители, обратная связь могла возникнуть через емкость между входными и выходными проводниками, через общий провод питания или еще каким-либо образом. В результате усилитель превращался в генератор, и окружающим приходилось затыкать уши, чтобы не оглохнуть от громкого свиста, издаваемого неудачной конструкцией!
Давайте рассмотрим схему генератора на вакуумном триоде, сконструированного В. Мейснером в 1915 году. Долгие годы этот вариант так и называли — схема Мейснера. Колебательный контур включен в анодную цепь лампы, и через катушку контура протекает анодный ток. С контурной катушкой индуктивно связана еще одна катушка связи Lсв. На ее выводах возникает точно такое же напряжение колебаний, как и в контуре, лишь несколько меньшее по амплитуде. Оно приложено к сетке лампы и управляет анодным током. Усиленные колебания вновь поступают в контур и поддерживают в нем автоколебательный процесс.
Для правильной работы генератора необходимо выполнение двух условий, — баланса фаз и баланса амплитуд. Условие баланса фаз состоит в том, чтобы колебания из анодной цепи лампы поступали в такт с колебаниями контура. В противном случае произойдет не возбуждение, а подавление колебаний.
Разумеется, вам приходилось качаться на качелях, если и не во взрослом возрасте, то хотя бы в детстве. Наверное, кто-нибудь раскачивал вас. Заметили, что он прикладывал усилие в такт с движением качелей. При этом амплитуда качаний увеличивалась. Для того чтобы остановить качели, достаточно приложить усилие в противофазе с движением качелей.
Генератор Мейснера на вакуумном триоде.
Баланс фаз обеспечивается правильным включением выводов катушки обратной связи Lсв. Начала обмоток обозначены на схеме генератора точками (предполагается, что обе катушки намотаны в одну сторону). Если, например, в какой-то момент на верхнем по схеме выводе контура оказывается положительная полуволна напряжения, то сетка триода получает отрицательный потенциал. Анодный ток уменьшается, а вместе с ним уменьшается и падение напряжения на контуре. Следовательно, потенциал анода возрастает, поддерживая положительную полуволну колебаний. Во время отрицательной полуволны колебаний в контуре анодный ток растет, а напряжение на аноде падает, также поддерживая эту полуволну.
Другое условие, которое должно выполняться в автогенераторе, — условие баланса амплитуд. Оно требует, чтобы амплитуда колебаний, поступающих от лампы в контур, была достаточной для покрытия собственных потерь в контуре. Если лампа будет «раскачивать» контур сильнее, амплитуда колебаний в нем будет нарастать, а если слабее — то уменьшаться. При выполнении условия баланса амплитуд произведение коэффициентов усиления лампы и коэффициента передачи цепи обратной связи должно равняться единице. На практике, чтобы обеспечить быстрое нарастание амплитуды колебаний сразу после включения генератора, это произведение выбирают несколько больше единицы путем подбора связи между катушками. Тогда по мере нарастания амплитуды колебаний усиление лампы уменьшается и амплитуда колебаний, достигнув определенной величины, остается далее неизменной. В описываемом генераторе это происходит за счет ограничения амплитуды колебаний, усиливаемых лампой, — ведь анодный ток может уменьшаться только до нуля и возрастать только до определенной величины, задаваемой конструкцией лампы.
Значительно лучше работают генераторы со специальными цепями стабилизации амплитуды. Простейшим и очень распространенным вариантом является цепь автоматического смещения сетки или, как ее называли раньше, по-старинке, гридлик (от англ. grid — сетка, leak — утечка). На рисунке показана схема генератора с автоматическим смещением. Добавились элементы Ср — разделительный конденсатор и R — резистор утечки сетки. Во время положительных полуволн радиочастотного напряжения на сетке часть электронов оседает на нее, создавая сеточный ток. В предыдущей схеме генератора сеточный ток лишь вносил потери в колебательный контур. Здесь сеточный ток выполняет полезную роль — проходя по резистору утечки сетки, он заряжает конденсатор С так, что на сетке образуется отрицательный потенциал. Он тем больше, чем больше амплитуда колебаний. По мере возрастания амплитуды колебаний возрастает и отрицательное напряжение смещения на сетке, запирающее лампу. Усиление ее уменьшается, и амплитуда колебаний стабилизируется.
