Колебания пьезокристалла.

При колебаниях пьезоэлемента (так называют пьезоэлектрическую пластинку, вырезанную из кристалла) на поверхности пластинки появляется переменный заряд, изменяющийся по синусоидальному закону с частотой ее колебаний. Заряд можно снять, усилить специальным усилителем электрических колебаний и снова подвести к пластинке. Вступит в действие обратный пьезоэффект при сообщении пластинке заряда она деформируется. Таким образом, в пластинке пьезоэлектрика можно поддерживать незатухающие колебания.

Особо высокой стабильностью к изменениям температуры и других параметров окружающей среды обладают кварцевые пьезоэлементы резонаторы. Поэтому генераторы с кварцевыми резонаторами широко используют для получения незатухающих колебаний высокой частоты. Видели кварцевые часы? Может быть, такие часы у вас уже есть? Их сердце-кварцевый генератор. Его высокочастотные колебания с помощью интегральных микросхем делят по частоте, получая таким образом секундные, минутные, часовые и другие импульсы. Они, в свою очередь, управляют ходом стрелки или показаниями цифрового индикатора. Нестабильность кварцевых часов, т. е. точность их хода, составляет около 3·10^-6. Это значит, что кварцевые часы «уходят» менее чем на одну секунду за несколько дней. Вот так еще раз, уже в наши дни, подтвердилась прозорливость Христиана Гюйгенса, выбравшего эталоном времени период колебании маятника!

Пьезокварцевый генератор есть на любой радиовещательной станции. Его называют задающим, поскольку он определяет частоту излучаемого станцией сигнала. Стабильность радиочастотных кварцевых генераторов составляет 10^-6… 10^-7, а при термостабилизации кварца и особо тщательном проектировании всего задающего генератора может достигать 10^-12. Кварцевые генераторы имеют много достоинств, но в то же время и один существенный недостаток — их нельзя перестраивать по частоте. На заре радиотехники пьезокварцевые резонаторы не использовались, да и соответствующей технологии производства их не было. Резонатором, т. е. устройством, совершающим колебания вполне определенной частоты, служил колебательный контур. Он и теперь очень широко применяется в любых радиотехнических устройствах: передатчиках, приемниках, резонансных усилителях и многих-многих других.

Колебательный контур состоит всего из двух элементов — катушки индуктивности L и конденсатора С. Поскольку у каждой из этих деталей всего по два вывода, логично соединить их между собой, как показано на рисунке. Получился параллельный колебательный контур.

Колебательный контур.

Конденсатор с катушкой очень дружны и действуют так. Если на конденсаторе оказывается некоторый заряд, он немедленно стекает через катушку, создавая в ней ток. Вокруг витков катушки возникает магнитное поле. Конденсатор отдал весь заряд, и ток в катушке достиг максимума. Но катушка в долгу не остается: возникшее магнитное поле поддерживает ток еще некоторое время (четверть периода колебаний) и этот ток перезаряжает конденсатор. Катушка тоже отдала все — энергия ее израсходована полностью, зато конденсатор снова зарядился и запас почти столько же энергии, сколько ранее отдал катушке. Снова он разряжается на катушку, формируя вторую полуволну, или второй полупериод колебания. Так взаимовыручка двух друзей, катушки и конденсатора, позволяет получать электрические колебания. Однако колебания будут затухающими из-за неизбежных потерь энергии на активном (т. е. действительном, реальном) сопротивлении проводов катушки, соединительных проводников, потерь в диэлектрике конденсатора и в материале, из которого изготовлен каркас катушки.

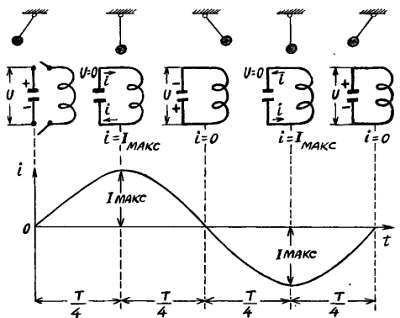

Энергия конденсатора отдается катушке и энергия катушки отдается конденсатору.

Для любого резонатора можно определить параметр, называемый добротностью и обозначаемый буквой Q (от англ. quality — качество, добротность). Чтобы долго не мудрствовать с использованием математики, определим добротность не совсем строго, зато физически просто и понятно: добротность численно равна числу колебаний, совершаемых резонатором в процессе их затухания. Если строже, то добротность равна числу колебаний, совершаемых до тех пор, пока их амплитуда не уменьшится примерно до 1/10 первоначального значения. Например, если механический маятник толкнули и он качнулся 15 раз, то его добротность и равна 15. Добротность механических маятников обычно составляет 10…200. Примерно такое же значение добротности может иметь и обычный радиочастотный колебательный LС-контур. А вот пьезокварцевые резонаторы обладают добротностью до нескольких сотен тысяч. Это, кстати, одна из причин, почему генераторы, стабилизированные кварцем, отличаются таким высоким постоянством частоты. Стабильность частоты генераторов, выполненных на LС-контурах, на несколько порядков хуже.

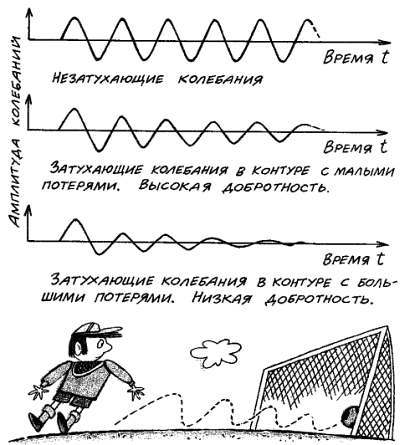

Скорость затухания колебаний в контуре зависит от добротности.

Скорость перезарядки конденсатора катушкой в колебательном контуре определяется их емкостью и индуктивностью, поэтому и период колебаний зависит только от этих величин. В соответствии с хорошо известной формулой Томсона

Т = 2π√(L·C).

Частота колебаний обратно пропорциональна периоду f = 1/Т.

Колебания в контуре происходят по синусоидальному закону так же, как и колебания механического маятника.

Частоту (говорят частоту настройки) колебательного контура можно изменять, изменяя емкость конденсатора или индуктивность катушки. Конденсатор переменной емкости есть в любом радиоприемнике. Вот как устроен сдвоенный блок конденсаторов переменной емкости (КПЕ) с воздушным диэлектриком.

Пакет статорных пластин неподвижен, а роторные пластины при вращении оси вдвигаются в зазоры между статорными, увеличивая таким образом емкость каждого из входящих в блок конденсаторов. Сдвоенным блоком КПЕ можно перестраивать по частоте одновременно два колебательных контура, что и делается в современных радиоприемниках. Настройка индуктивностью применяется значительно реже, главным образом потому, что индуктивность труднее изменять в широких пределах. Основной способ изменения индуктивности — это вдвигание внутрь катушки ферромагнитного сердечника.

Сердечник концентрирует и усиливает магнитный поток, увеличивая тем самым и индуктивность. Подстроечный винтовой сердечник есть почти в каждой катушке индуктивности. Он служит для первоначальной подгонки индуктивности при настройке и регулировке приемника или другого устройства. Нет блока КПЕ в автомобильных приемниках эти приемники традиционно настраивают индуктивностью. Не догадываетесь почему? Причина проста при движении по тряским дорогам пластины блока КПЕ вибрировали бы, сбивая настройку приемника!

При вибрации пластин воздушного конденсатора изменяется его емкость.

Итак, колебательный контур используют в радиоприемниках для настройки на частоту желаемой радиостанции. А где же еще? Во множестве различных устройств! В радиопередатчиках, например, кварцевый резонатор устанавливают только в задающем генераторе, определяющем частоту излучаемого сигнала радиостанции. Но после задающего генератора следуют каскады усиления мощности, и в них кварцевые резонаторы применить нельзя — кристалл рассыпался бы в пыль при тех мощностях высокочастотных колебаний, которые характерны для этих каскадов. А колебательный контур может работать при любых мощностях, лишь бы катушка была намотана достаточно толстым проводом да конденсатор имел достаточный зазор между пластинами (иначе в конденсаторе проскакивали бы искры!).
