В июле 1972 г. новый комплекс «пистолет-глушитель «был запатентован, а вскоре принят на вооружение под "флотским" обозначением МкЗ Model 0. Главной целью разработки было создание эффективного «водонепроницаемого» глушителя, который боевой пловец мог бы использовать сразу после выхода из-под воды на берег. Для этого само устройство-«глушитель» размещалось внутри цилиндрического кожуха, навинченного на дульную часть удлиненного ствола, и прижималось винтовой пружиной к его передней стенке с отверстием для прохода пули. Спереди и сзади "глушителя" имелись кольцевые обтюрирующие втулки.
Сам «глушитель» представлял собой трубу, разделенную резиновыми пробками на три последовательные расширительные камеры. Пробки удерживались и сжимались втулками и шайбами, а для облегчения пробивания пулей имели крестообразные надрезы.
Глушитель работал вполне эффективно, но живучесть его составляла всего 30 выстрелов. В связи с установкой кожуха глушителя на затвор-кожух пистолета сшили повышенные мушку и регулируемый прицел.
На случай если пистолет и глушитель транспортировались пловцом отдельно, дульная часть ствола герметизировалась резиновым колпачком. В случае спешки стрелять можно было и сквозь колпачок.
Для стрельбы использовался 9-мм "дозвуковой" патрон Мк144 Mod 0 с массой пули 10,2 г. Масса пистолета с глушителем составляла 1,07 кг, длина — 324 мм.

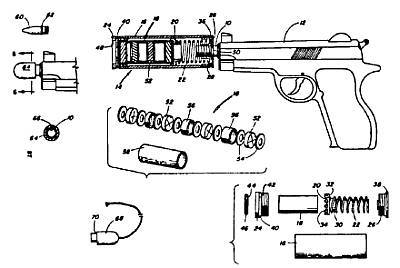

Схема устройства глушителя пистолета МкЗ Мод 0 — с патента 1972 г.
Пистолет Магк23 Model 0
В конце 80-х годов Командование сил специальных операций США (US SOCOM) объявило о программе создания "наступательного личного оружия" с целью получить компактное, носимое в кобуре оружие для активных действий в ближнем (до 25–30 м) бою. С учетом ограничений на вес и размеры оружия для сил специальных операций речь шла об оружии, занимающем нишу где-то между штатным 9-мм пистолетом М9 и 5,56-мм карабином «Кольт Коммандо». Поскольку среди «потребителей» оружия должны были быть команды боевых пловцов, основные требования программы JSOR были представлены в феврале и в октябре 1990 г. Центром наземных способов ведения войны ВМФ. Рассматривался комплекс, включающий «семейство» патронов, самозарядный пистолет, глушитель и «прицельный блок». Модульная схема допускала сборку двух основных вариантов: «штурмовой» (пистолет + прицельный блок) и «лазутчик» (stalking) с добавлением глушителя. В связи с требованием максимально вероятного поражения живой цели в минимальное время выбрали 11,43-мм патрон.45 АСР.
К глушителю предъявили требования быстрого — до 15 с — крепления, небольшого изменения баланса. Пистолет должен был выдерживать до 2000 выстрелов без задержек и, независимо от конфигурации, давать отклонения попаданий (в серии из пяти выстрелов) не более 63,5 мм на дальности 22,7 м (т. е. 25 ярдов).
В начале 1993 г. было представлено 30 "технологических демонстрационных" образцов. При этом выделились две крупнейшие оружейные фирмы — «Кольт Индастриз» и «Хеклер унд Кох». Осенью 1995 г. SOCOM остановило свой выбор на 11,43-мм USP для реализации "третьей фазы контракта", предполагавшей выпуск 1950 пистолетов и 10 140 магазинов к ним. Поскольку заказчиком выступал ВМФ США, пистолет получил «флотское» обозначение Мк23 Model 0 "US SOCOM Pistol". Выпуск Mk23 Mod 0 передали "Хеклер унд Кох Инкорпорэйтед" — американскому филиалу германской фирмы. Хотя Мк23 принят на вооружение, споры о его целесообразности продолжаются.
Пистолет Мк23 имеет в основе новую модель USP («универсальный самозарядный пистолет»), хотя Мк23 крупнее модели USP-45.
Пистолет Мк23 Mod 0 в руках бойца "сил специальных операций"
Ствол изготовлен методом холодной ковки на оправке и имеет полигональную нарезку. Разделка патронника позволяет использовать однотипные патроны разных производителей и с разными типами пуль. Установку глушителя допускают удлиненный ствол и нарезка на его дульной части, выступающей из затвора-кожуха.
Пистолет Мк23 Mod 0 без глушителя и "прицельного блока"
Автоматика работает по схеме отдачи ствола с коротким ходом и запиранием перекосом ствола. В отличие от классической схемы "Браунинг Хай Пауэр" снижение ствола производится не жестким штифтом рамки, а снабженным буферной пружиной крюком на заднем конце стрежня возвратной пружины. Это позволяет смягчить воздействие отдачи на оружие и стрелка, продлить срок службы системы.
Схема устройства пистолета USP "Хеклер унд Кох"
Кроме того, по утверждению разработчиков, такая схема делает систему автоматики менее чувствительной к разбросу мощности применяемых патронов различного снаряжения.
На стволе в 12,5 мм позади дульного среза укреплено резиновое кольцо, обеспечивающее постоянство его положения внутри затвора-кожуха от выстрела к выстрелу. По мере износа кольцо может быть заменено без применения специальных инструментов.
Хотя, по утверждению фирмы, живучесть кольца достигает 20 000 выстрелов.
Затвор-кожух составляет основную часть веса оружия и изготовлен как единая деталь фрезерованием из хромо-молибденовой стали, поверхности подвергнуты нитрогазовой обработке и покрыты воронением. К этому добавлена специальная обработка, позволяющая пистолету выдержать погружение в морскую воду.
Рамка выполнена излитого пластика. Направляющие затвора-кожуха усилены стальными полосами. На передней части рамки выполнены пазы для крепления осветителя, который надевается на рамку спереди и фиксируется винтом или стержнем в отверстии на передней части спусковой скобы.
Ударный механизм — курковый. Головка курка выполнена в форме кольца. Усилие спуска, с предварительным взведением курка составляет 2 кгс, самовзводом — 5.4–5,5 кгс, т. е. обычным для боевого пистолета. Наличие самовзвода и конструктивное разделение рычага безопасного спуска курка и флажка предохранителя позволяет носить пистолет в двух положениях — «заряжен и взведен, на предохранителе» и «заряжен, со спущенным курком».
Двусторонний флажковый предохранитель запирает курок и разобщает спуск и шептало. При спущенном курке предохранитель блокируется в положении «огонь», и, наоборот, — при включенном предохранителе блокируется рычаг безопасного спуска.
Имеется и автоматический предохранитель, блокирующий ударник до того момента, когда будет полностью нажат спусковой крючок. Магазинного предохранителя нет, и возможен выстрел при вынутом магазине.
Двусторонний рычажок защелки магазина расположен позади спусковой скобы и укрыт от случайного нажима. Двухрядный, с шахматным расположением патронов магазин вмещает 12 патронов. В верхней части магазин плавно переходит в однорядный, что придает ему удобную при снаряжении форму и улучшает работу механизма питания. Удлиненный рычаг задержки помещен на левой стороне рамки. Передняя и задняя стороны рукоятки покрыты рифлением, боковые поверхности — шероховатые. В сочетании с продуманным балансом и утлом наклона рукоятки к оси канала ствола в 107 градусов это делает удержание пистолета весьма удобным. Спусковая скоба увеличена и позволяет стрелять в плотных перчатках. При таких размерах скобы ее передний изгиб становится не совсем ясным — у редкого стрелка при стрельбе с двух рук указательный палец второй руки вытянется так далеко.
