Вопрос. Какая дополнительная защита от прямого прикосновения должна быть выполнена при значениях СНН выше 25 В переменного или 60 В постоянного тока?

Ответ. Должна быть также выполнена защита при помощи ограждений или оболочек или изоляции, соответствующей испытательному напряжению 500 В переменного тока в течение 1 мин (1.7.73).

Вопрос. Когда следует применять СНН в сочетании с электрическим разделением цепей?

Ответ. Следует применять, когда при помощи СНН необходимо обеспечить защиту от поражения электрическим током при повреждении изоляции не только в цепи СНН, но и при повреждении изоляции в других цепях, например, в цепи, питающей источник (1.7.74).

Вопрос. На какие элементы электроустановки распространяются требования защиты при косвенном прикосновении?

Ответ. Распространяются:

на корпуса электрических машин, трансформаторов, аппаратов, светильников и т. п.;

приводы электрических аппаратов;

каркасы распределительных щитов, щитов управления, щитков и шкафов, а также съемных или открывающихся частей, если на последних установлено электрооборудование напряжений выше 50 В переменного или 120 В постоянного тока (в случаях, предусмотренных соответствующими главами Правил – выше 25 В переменного или 60 В постоянного тока);

металлические конструкции РУ, кабельные конструкции, кабельные муфты, оболочки и броню контрольных и силовых кабелей, оболочки проводов, рукава и трубы электропроводки, оболочки и опорные конструкции шинопроводов (токопроводов), лотки, короба, струны, тросы и полосы, на которых укреплены кабели и провода (кроме струн, тросов и полос, по которым проложены кабели с зануленной или заземленной металлической оболочкой или броней), а также другие металлические конструкции, на которых устанавливается электрооборудование;

металлические оболочки и броню контрольных и силовых кабелей и проводов на напряжения, не превышающие указанных в п. 1.7.53 Правил, проложенные на общих металлических конструкциях, в том числе в общих трубах, коробах, лотках и т. п. с кабелями и проводами на более высокие напряжения;

металлические корпуса передвижных и переносных электроприемников;

электрооборудование, установленное на движущихся частях станков, машин и механизмов.

При применении в качестве защитной меры автоматического отключения питания указанные открытые проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания в системе TN и заземлены в системах IT и TT(1.7.76).

Вопрос. Какие элементы электроустановки не требуется преднамеренно присоединять к нейтрали источника в системе TN и заземлять в системах IT и TT?

Ответ. Не требуется преднамеренно присоединять к нейтрали источника и заземлять:

корпуса электрооборудования и аппаратов, установленных на металлических основаниях: конструкциях, РУ, щитах, шкафах, станинах станков, машин и механизмов, присоединенных к нейтрали источника питания или заземленных, при обеспечении надежного электрического контакта этих корпусов с основаниями;

конструкции, перечисленные в п. 1.7.76 Правил, при обеспечении надежного электрического контакта между этими конструкциями и установленным на них электрооборудованием, присоединенным к защитному проводнику;

съемные или открывающиеся части металлических каркасов камер РУ, шкафов, ограждений и т. п., если на съемных (открывающихся) частях не установлено электрооборудование или если напряжение установленного электрооборудования не превышает значений, указанных в п. 1.7.53 Правил;

арматуру изоляторов ВЛ и присоединяемые к ней крепежные детали;

ОПЧ электрооборудования с двойной изоляцией;

металлические скобы, закрепы, отрезки труб механической защиты кабелей в местах их прохода через стены и перекрытия и другие подобные детали электропроводок площадью до 100 см², в том числе протяжные и ответвительные коробки скрытых электропроводок (1.7.77).

Вопрос. Какие требования предъявляются к ОПЧ при выполнении автоматического отключения питания в электроустановках напряжением до 1 кВ?

Ответ. Все они должны быть присоединены к глухозаземленной нейтрали источника питания, если применена система TN, и заземлены, если применены системы IT и TT. При этом характеристики защитных аппаратов и параметры защитных проводников должны быть согласованы, чтобы обеспечивалось нормированное время отключения поврежденной цепи защитно-коммутационным аппаратом в соответствии с номинальным фазным напряжением питающей сети (1.7.78).

Вопрос. Каким должно быть время автоматического отключения питания в системе TN?

Ответ. Не должно превышать значений, указанных в табл. 1.7.1.

Таблица 1.7.1

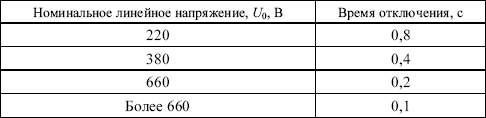

Наибольшее допустимое время защитного автоматического отключения для систем TN

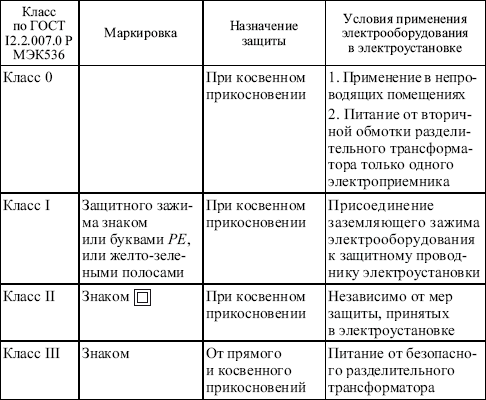

Приведенные значения времени отключения считаются достаточными для обеспечения электробезопасности, в том числе в групповых цепях, питающих передвижные и переносные электроприемники и ручной электроинструмент класс I.

В цепях, питающих распределительные, групповые, этажные и др. щиты и щитки, время отключения не должно превышать 5 с.

Допускаются значения времени отключения более указанных в табл. 1.7.1, но не более 5 с в цепях, питающих только стационарные электроприемники от распределительных щитов или щитков при выполнении одного из следующих условий:

полное сопротивление защитного проводника между главной заземляющей шиной и распределительным щитком не превышает значения, Ом:

50 · Z_ц / U₀ ,

где Z_ц – полное сопротивление цепи «фаза-нуль», Ом,

U₀ – номинальное фазное напряжение цепи, В,

50 – падение напряжения на участке защитного проводника между главной заземляющей шиной и распределительным щитом или щитком, В;

к шине PE распределительного щита или щитка присоединена дополнительная система уравнивания потенциалов, охватывающая те же сторонние проводящие части, что и основная система уравнивания потенциалов.

Допускается применение УЗО, реагирующих на дифференциальный ток (1.7.79).

Вопрос. В каких цепях не допускается применять УЗО, реагирующие на дифференциальный ток?

Ответ. Не допускается применять в четырехпроводных трехфазных цепях (система TN-С). В случае необходимости применения УЗО для защиты отдельных электроприемников, получающих питание от системы TN-С, защитный РЕ проводник электроприемника должен быть подключен к PEN-проводнику цепи, питающей электроприемник, до защитно-коммутационного аппарата (1.7.80).

Вопрос. Чему должно быть равным время автоматического отключения питания при двойном замыкании на ОПЧ в системе IT?

Ответ. Должно соответствовать данным табл. 1.7.2 (1.7.81).

Таблица 1.7.2

Наибольшее допустимое время защитного автоматического отключения для системы IT

Вопрос. Какие проводящие части должна соединять основная система уравнивания потенциалов в электроустановках напряжением до 1 кВ?

Ответ. Должна соединять следующие проводящие части:

нулевой защитный PE или PEN проводник питающей линии в системе TN;

заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и TT;

заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель);
